keepalived高可用haproxy配合varnish实现wordpress的动静分离

haproxy和nginx都可以作为七层和四层反代服务器对外提供服务,此文通过haproxy和keealived配置varnish搭建wordpress的动静分离站点

一、实验环境

五台虚拟机

  • haproxy-1:搭建haproxy和keepalived服务,ip地址:192.168.11.176

  • haproxy-2:搭建haproxy和keepalived服务,ip地址:192.168.11.172

  • varnish服务器ip地址:192.168.11.173

  • wordpress静态服务器:搭建httpd,ip地址:192.168.11.177

  • wordpress动态服务器,搭建httpd+php+mariadb,ip地址:192.168.11.178

实验目的

通过haproxy访问到后台网站,并且varnish为网站提供缓存,提升网站性能。

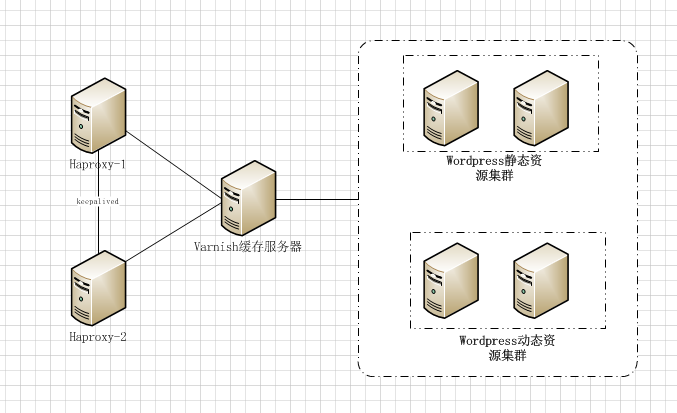

实验拓扑:此处虚拟机数量不够,就不采用动静分离集群了,而是分别采用一台虚拟机部署:

keepalived高可用haproxy配合varnish实现wordpress的动静分离

二、实验步骤

wordpress配置

  • 动态服务器配置:

    1. 安装httpd,mariadb,php服务,此处php作为httpd的模块进行动态php文件处理:

      yum install -y httpd mariadb-server php php-mysql php-mbstring
    2. 上传wordpress到/var/www/html路径下并修改属主属组为apache,此处不做详细演示;

  • 静态服务器配置:

    1. 安装httpd服务并上传wordpress到/var/www/html,修改属主属组为apache;

varnish配置

  1. 安装varnish服务并修改varnish的配置文件default.vcl,修改内容如下:

    vcl 4.0;      #声明为varnish4.0
    import directors;   #调用多个后端主机做集群#

    probe health_check {    #定义健康状态检测机制#
        .url = "/.health_check.html";   #定义检测文件#
        .window = 5;    #定义一共检测几次#
        .threshold = 3; #定义检测几次失败则认为后端主机失效#
        .interval = 2s; #每隔2秒检测一次#
        .timeout = 3s;  #连接超时时长为3秒#
    }

    backend dynamic {   #定义后端动态主机#
        .host = "192.168.11.178";
        .port = "80";
        .probe = health_check;
    }

    backend static {    #定义前端主机#
        .host = "192.168.11.177";
        .port = "80";
        .probe = health_check;
    }

    sub vcl_recv {
        # Happens before we check if we have this in cache already.
        #
        # Typically you clean up the request here, removing cookies you don't need,
        # rewriting the request, etc.
        if (req.url ~ "(?i).*php.*") {      #当访问的url包括php,则转到动态服务器,否则所有请求转到静态服务器,实现动静分离#
            set req.backend_hint = dynamic;
        } else {
            set req.backend_hint = static;
        }
        if (req.url ~ "(?i)(register|login)$") {    #如果请求地址结尾为register或者login,注册和登录页面,则不查缓存,,直接从后端服务器获取内容#
            return (pass);
        }

    }
    sub vcl_backend_response {
        # Happens after we have read the response headers from the backend.
        #
        # Here you clean the response headers, removing silly Set-Cookie headers
        # and other mistakes your backend does.
        #当后端服务器回复给varnish的响应如果不包含公共缓存信息,而且请求为jpg等静态资源,则卸载cookie信息并缓存资源1小时#
        if (beresp.http.cache-control !~ "s-maxage") {
            if (bereq.url ~ "(?i)\.(jpg|jpeg|png|gif|css|js|xml)$") {
                    unset beresp.http.Set-Cookie;
                    set beresp.ttl = 3600s;
            }
        }
          #当varnish请求后端服务器的url包括php,则卸载cookie信息并缓存资源1小时#
        if (bereq.url ~ "(?i).*php.*") {
            unset beresp.http.Set-Cookie;
            set beresp.ttl = 3600s;
        }
    }

    sub vcl_deliver {
        # Happens when we have all the pieces we need, and are about to send the
        # response to the client.
        #
        # You can do accounting or modifying the final object here.
        if (obj.hits>0) {
            set resp.http.X-Cache = "HIT via "+server.ip;
        } else {
            set resp.http.X-Cache = "MISS via "+server.ip;
        }
    }

    注意:

    varnish在探测到请求和响应报文头部有cookie信息的时候是不缓存的,所以缓存命中率会非常低。这就是为什么要卸载php页面和jpg等动态资源cookie的原因。

  2. 然后通过varnishadm登录varnish并加载配置项,用ab进行压测会发现启用和不启用缓存的性能差出数倍,而且启用和不启用缓存后端服务器压力也差出数倍;

haproxy配置

  1. 修改/etc/haproxy/haproxy.cfg配置文件,内容如下:



    global        #全局配置#
        log         127.0.0.1 local2        #log记录到rsyslog服务器,此处需要在rsyslog进行配置#
        chroot      /var/lib/haproxy        #把haproxy禁锢到/var/lib/haproxy,防止haproxy被劫持后破坏系统
        pidfile     /var/run/haproxy.pid    #pid文件位置#
        maxconn     4000                    #每个进程最大连接数为4000#
        user        haproxy
        group       haproxy
        daemon                              #以服务方式运行#
        stats socket /var/lib/haproxy/stats

    defaults    #默认配置#
        mode                    http    #默认为http七层代理#
        log                     global  #日志采用global配置#
        option                  httplog #以http方式记录日志#
        option                  dontlognull #不记录健康状态检测日志#
        option http-server-close
        option forwardfor       except 127.0.0.0/8  #传递客户端ip到后端服务器,需要在后端服务器修改日志样式#
        option                  redispatch
        retries                 3   #最大尝试3次连接#
        timeout http-request    10s #等待http请求时间为10s#
        timeout queue           1m  #
        timeout connect         10s #等待建立连接时间为10s#
        timeout client          1m  #等待客户端连接时间#
        timeout server          1m  #等待服务端连接时间#
        timeout http-keep-alive 10s #长连接时长#
        timeout check           10s #检测间隔#
        maxconn                 3000

    listen stats    #定义状态页#
        bind        *:9000
        stats       enable
        stats auth  admin:admin
        stats uri   /admin?stats    #定义stats url路径#
        stats refresh       30s
        stats realm         "status-page"
        stats hide-version  #隐藏版本信息#
        stats admin if TRUE #开启后端管理功能#

    frontend  web   #定义前端服务器名为web#
        bind        *:80
        default_backend     appsrvs #绑定的后端服务器#

    backend appsrvs #定义后端服务器名为appsrvs#
        server      static  192.168.11.173:80 check #定义后端服务器,static为名字,check表示进行健康状态检测,也可以添加其他值进来,如检测间隔等信息#

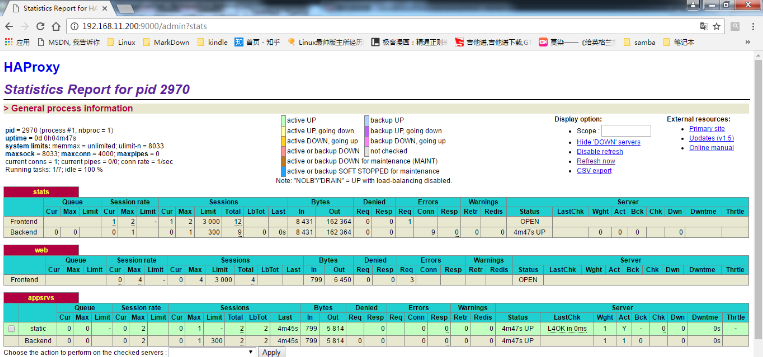

  2. 状态页面如下:

    keepalived高可用haproxy配合varnish实现wordpress的动静分离

keepalived配置

  1. 修改/etc/keepalived/keepalived.conf配置文件,内容如下:



    ! Configuration File for keepalived

    global_defs {
       notification_email {
         acassen@firewall.loc
         failover@firewall.loc
         sysadmin@firewall.loc
       }
       notification_email_from Alexandre.Cassen@firewall.loc
       smtp_server 192.168.200.1
       smtp_connect_timeout 30
       router_id node1
       vrrp_mcast_group4 224.0.115.15
    }

    vrrp_script chk_haproxy {
        script "pkill -0 haproxy && exit 0 || exit 1"
        interval 1
        weight -5
        fall 2
        rise 1
    }

    vrrp_instance VI_1 {
        state BACKUP
        interface ens33
        virtual_router_id 10
        priority 96
        advert_int 1
        authentication {
            auth_type PASS
            auth_pass hello
        }
        virtual_ipaddress {
            192.168.11.200 label ens33:0
        }
        track_script {
            chk_haproxy
        }
        notify_master "/etc/keepalived/notify.sh master"
        notify_backup "/etc/keepalived/notify.sh backup"
        notify_fault "/etc/keepalived/notify.sh fault"

    }

  2. 写notify脚本,内容如下:



    #!/bin/bash
    #

    contact='root@localhost'

    notify() {
            local mailsubject="$(hostname) to be $1,vip floating."
            local mailbody="$(date + '%F %T'):vrrp transition,$(hostname) changed to be $1."
            echo "$mailbody" | mail -s "$mailsubject" $contact
    }

    case $1 in
    master)
            notify master;;
    backup)
            notify backup;;
    fault)
            notify fault;;
    *)
            echo "Usage: $(basename $0) {master|backup|fault}"
            exit 1;;
    esac
  3. 定义的haproxy的虚拟ip为192.168.11.200,此时任何一个haproxy主机或者haproxy服务故障都不会影响网站的正常访问,通过192.168.11.200即可访问到网站。

此时实验配置成功,而且网站通过varnish可承载大量并发,但是仍有问题,前台haproxy为高可用,但是后台varnish和动静服务器均是单点,为单点故障,所以还需要进一步完善。

网站访问流程为:client –> 前端MASTER haproxy –> varnish –> 后端动静服务器。


原创文章,作者:王子豪,如若转载,请注明出处:http://www.178linux.com/79342
