三种方案实现tomcat反代服务

要求:

分别实现这三种架构:

   1nginx + tomcat cluster

   2httpd(proxy_http_module)+tomcat cluster

   3httpd(proxy_ajp_module)+tomcat cluster

   三种方案实现tomcat反代服务

       注意:三台主机的时间同步

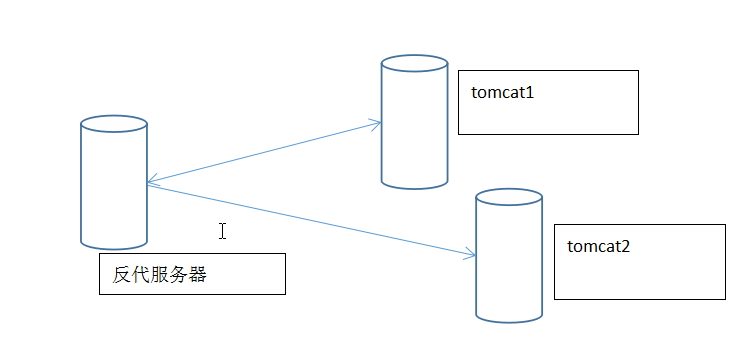

一、实现nginx+tomcat cluster架构

     反代服务器:nginx

              外网地址:172.16.250.201 内外那个地址:192.168.109.119

     tomcat1主机:192.168.109.116

     tomcat2主机:192.168.109.117

   1、配置tomcat1主机

    1)安装所需要的包组件

       yum install java-1.8.0-openjdk tomcat tomcat-webapps tomcat-admin-webapps tomcat-docs-webapp

    2)配置测试页

    tomcat默认根路径下创建一个/var/lib/tomcat/webapps/test2目录

    test2目录下创建tomcat所需要的文件:WEB-INF,classes,lib,index.jsp

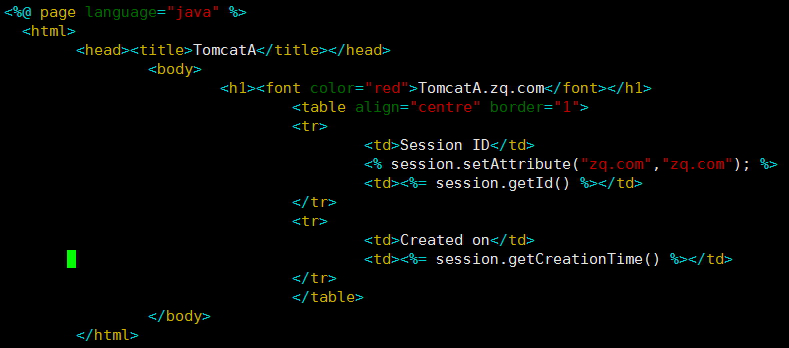

    为主页文件添加测试内容

    三种方案实现tomcat反代服务

  3)启动服务

     systemctl start tomcat.service

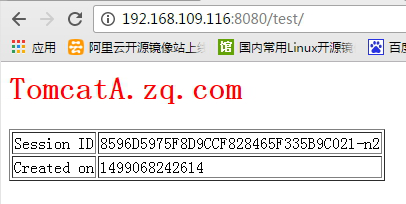

    4)使用URLhttp://192.168.109.116:8080/test2测试

      三种方案实现tomcat反代服务

    2tomcat2主机配置

    1)安装所需要的包组件

       yum install java-1.8.0-openjdk tomcat tomcat-webapps tomcat-admin-webapps tomcat-docs-webapp

    2)配置测试页

     tomcat默认根路径下创建一个/var/lib/tomcat/webapps/test2目录

     test2目录下创建tomcat所需要的文件:WEB-INF,classes,lib,index.jsp

     为主页文件添加测试内容

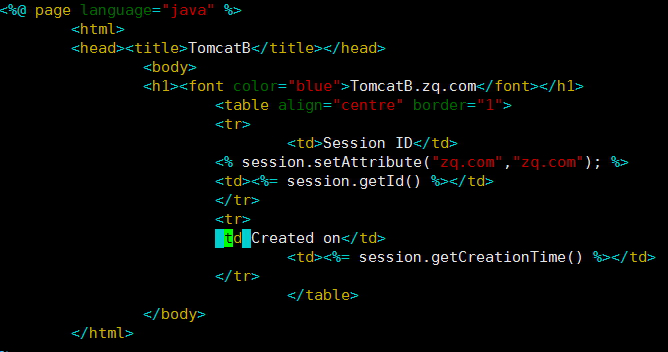

         vim /var/lib/tomcat/webapps/test2/index.jsp

      三种方案实现tomcat反代服务

 3)启动服务

    systemctl start tomcat.service

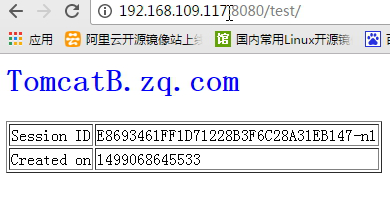

    4)使用URLhttp://192.168.109.117:8080/test2测试

      三种方案实现tomcat反代服务

   3、配置反代服务器

    1)安装nginx

       yum install nginx

    2)修改主配置文件/etc/nginx/nginx.conf

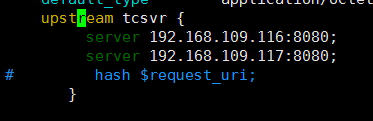

       添加后端主机组

       三种方案实现tomcat反代服务

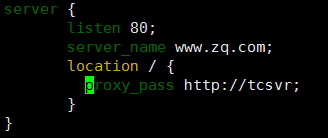

    3)定义一个server

       vim /etc/nginx/conf.d/tomcat.conf

       三种方案实现tomcat反代服务

    4)启动服务

       systemctl start nginx.service

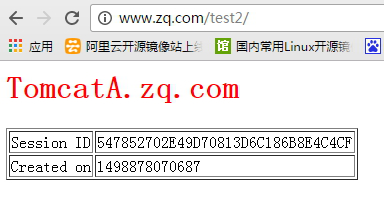

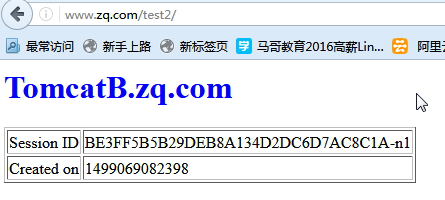

    5)测试

     使用URLhttp://www.zq.com/test2测试

       三种方案实现tomcat反代服务

       三种方案实现tomcat反代服务

       配置成功

二、实现httpd(proxy_http_module)+tomcat cluster架构

httpd服务器利用proxy_http_module模块实现反代服务

利用上例中的tomcat1tomcat2服务器,里面的配置不用变

主要改一下反代服务器,停止nginx服务器,然后利用httpd反代服务

注意:要利用这种架构实现反代tomcat服务,要确保httpd服务器内已经加载了proxy_http_module模块:可以使用命令:httpd -M查看

(1)配置反代服务器

     yum install httpd

2)创建一个VirtualHost主机

   三种方案实现tomcat反代服务

(3)启动httpd服务

     systemctl start httpd.service

  4) 测试

     使用URLhttp://www.zq.com/test2测试

      三种方案实现tomcat反代服务

      三种方案实现tomcat反代服务

             配置完成

三、实现httpd(proxy_ajp_module)+tomcat cluster架构

httpd服务器利用proxy_ajp_module模块实现反代服务

利用上例中的tomcat1tomcat2服务器,里面的配置不用变

主要改一下反代服务器,将原有的VirtualHost主机配置修改一下

注意:要利用这种架构实现反代tomcat服务,要确保httpd服务器内已经加载了proxy_ajp_module模块:可以使用命令:httpd -M查看

  1)修改VirtualHost配置

     三种方案实现tomcat反代服务

  2)启动httpd服务

     systemctl start httpd.service

  3) 测试

     使用URLhttp://www.zq.com/test2测试

     三种方案实现tomcat反代服务

     三种方案实现tomcat反代服务

     配置完成





原创文章,作者:zq,如若转载,请注明出处:http://www.178linux.com/79349
