TCP/IP协议详解

在前面的网络基础内容中我们了解了TCP/IP协议的定义以及TCP/IP模型的分层结构即:应用层,传输层,Internet层以及网络访问层。今天我来带大家详细了解下TCP/IP协议栈中的典型协议:传输层的TCP、UDP协议,网络层的IP协议。

本节索引:

一、TCP协议

二、TCP协议中的三次握手及四次挥手

三、UDP协议

四、IP协议

五、IP地址



在前面的网络基础内容中我们了解了TCP/IP协议的定义以及TCP/IP模型的分层结构即:

应用层,传输层,Internet层以及网络访问层。

今天我来带大家详细了解下TCP/IP协议栈中的典型协议:

传输层的TCP、UDP协议,网络层的IP协议



一、TCP协议

TCP是面向连接的通信协议,通过三次握手建立连接,通讯完成时要拆除连接,由于TCP是面向连

接的,所有只能用于端到端的通讯。



TCP协议的工作特性:

工作在传输层

面向连接协议:先协商确保网络状态正常稳定

全双工协议

半关闭:支持一端关闭,一端传输的半关闭状态

错误检查

将数据打包成段,排序

确认机制:保证数据包可靠

数据恢复,重传

流量控制,滑动窗口

拥塞控制,慢启动和拥塞避免算法



TCP协议报文格式:

为何TCP协议具有上述工作特性呢,这就要结合TCP报文格式来讲起。

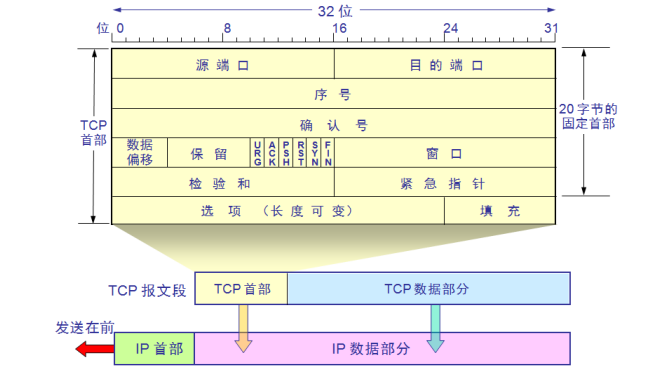

下图是TCP报文格式图:

TCP报头

具体含义如下:

1.源端口、目标端口:计算机上的进程要和其他进程通信需要通过计算机端口,而一个计算机端口

某个时刻只能被一个进程占用,所以通过指定源端口和目标端口,就可以制度哪两个进程通信。

2.序列号:seq序号,占32位,用来标识从TCP源端口向目的端口发送的字节流,发起方发送数据时

对此进行标记。

3.确认序号:ack序号,占32位,只有ACK标志位为1时,确认序号字段才有效,ack=seq+1

4.数据偏移:表示TCP报文段的首部长度,共4位,由于TCP首部包含一个长度可变的选项部

分,需要指定这个TCP报文段到底有多长。它指出 TCP 报文段的数据起始处距离 TCP 报文

段的起始处有多远。该字段的单位是32位(即4个字节为计算单位),4位二进制最大表示

15,所以数据偏移也就是TCP首部最大60字节。

5.标志位:共6个,URG、ACK、PSH、RSH、SYN、FIN,具体含义如下:

(1)URG:紧急指针位,0表示无效,1表示有效

(2)ACK:确认序号有效

(3)PSH:收到数据包后是否直接传给应用程序使用,或传到buffer

(4)RST:重置位,0表示正常,1表示异常需要重传

(5)SYN:同步位,代表发起一个新连接

(6)FIN:代表释放一个连接

6.窗口大小:表示现在允许对方发送的数据量,从本报文段的确认号开始允许对方发送数据量

7.校验和:提供额外的可靠性

8.紧急指针:标记紧急数据在数据字段的位置

9.选项部分:其最大长度可根据TCP首部长度进行推算。TCP首部长度用4位标识,选项部分最长

为:(2^4-1)*4-20=40字节



TCP协议端口号:

传输层通过port号,确认应用层协议

tcp:传输控制协议,面向连接的协议;通信前需要建立虚拟链路;结束后拆除链路

port number:0-65535

其中:

0-1023:系统端口或特权端口(仅管理员可用),总所周知,永久的分配给固定的系统应用使用;

如:22/tcp(ssh),80/tcp(http),443/tcp(https)等

1024-49151:用户端口或注册端口,要求并不严格,分配给程序注册为某应用使用;

如:1433/tcp(SqlServer),1521/tcp(oracle)

3306/tcp(mysql),11211/tcp/udp(memcached)

49152-65535:动态端口或私有端口,客户端程序随机使用的端口;

其范围的定义:/proc/sys/net/ipv4/iplocalportrange





二、TCP协议三次握手及四次挥手

TCP协议三次握手:

所谓的三次握手即建立TCP连接,是指建立一个TCP连接时,需要客户端和服务端总共发送3个包以

确认连接的建立。

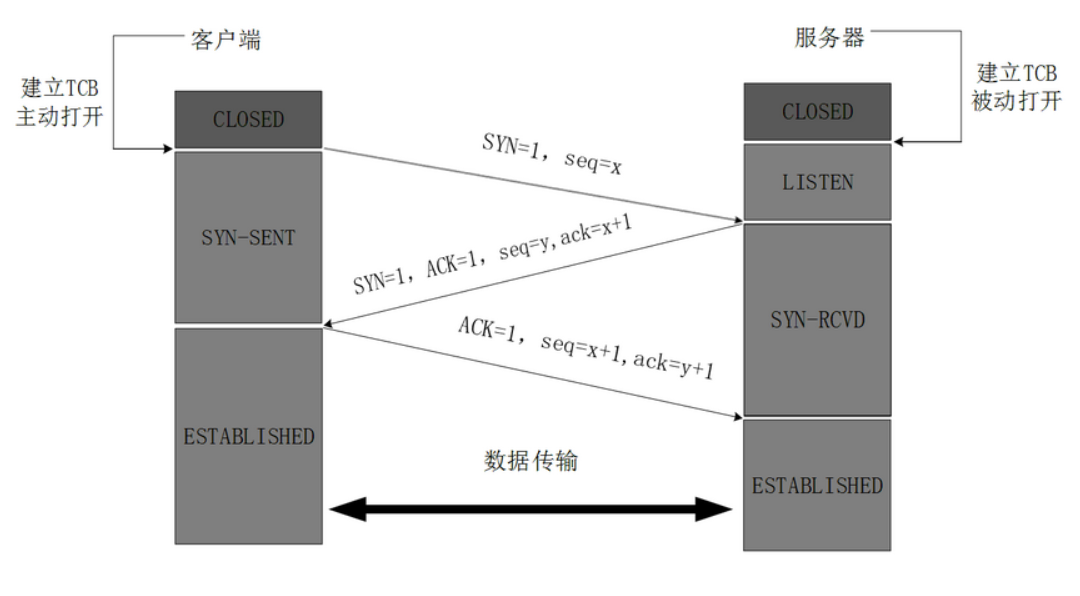

整个流程如下图所示:

三次握手

第一次握手:客户端将标志位SYN置为1,随机产生一个序列值seq=x,并将该数据包发送给服务器,

客户端进入SYN_SENT状态,等待Server确认。

第二次握手:服务器收到数据包后由标志位SYN=1指定客户端请求建立连接,服务器端将标志位SYN

和ACK都置为1,ack=x+1,随机产生一个序列值seq=y,并将该数据包发送给客户端以确认连接请求,

此时,服务器进入SYN_RCVD状态。

第三次握手:客户端收到确认后,检查ack是否为x+1,ACK是否为1,如果正确则将标志位ACK置为1,

ack=y+1,发送数据包给服务器端,客户端进入ESTABLISHED状态;服务器端收到对端发来的确认数据

包后也转入ESTABLISHED状态,此时三次握手完成,客户端与服务器已建立通讯连接。



SYN攻击

在三次握手过程中,服务器发送SYN-ACK之后,收到客户端的ACK之前的TCP连接称为半连接,此时服务

器处于SYN_RCVD状态,当收到ACK后,服务器转入ESTABLISHED状态。SYN攻击就是Client在短时间

内伪造大量不存在的IP地址,并向Server不断地发送SYN包,Server回复确认包,并等待Client的确认,

由于源地址是不存在的,因此,Server需要不断重发直至超时,这些伪造的SYN包将长时间占用未连接

队列,导致正常的SYN请求因为队列满而被丢弃,从而引起网络堵塞甚至系统瘫痪。SYN攻击时一种典

型的DDOS攻击,检测SYN攻击的方式非常简单,即当Server上有大量半连接状态且源IP地址是随机的,

则可以断定遭到SYN攻击了,使用如下命令可以让之现形:

#netstat -nap | grep SYN_RECV



TCP协议四次挥手:

所谓四次挥手即终止TCP连接,就是指断开一个TCP连接时,需要客户端和服务器端总共发送4个包以确认

连接的端开。

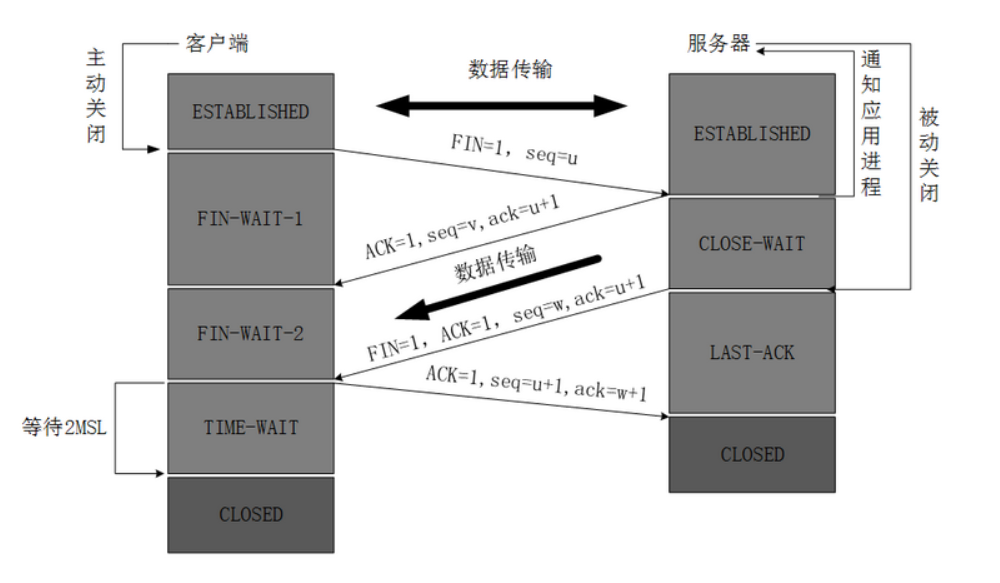

整个流程如下图所示:

四次挥手

由于TCP连接是全双工工作,因此,每个方向都必须要单独进行关闭。即当一方完成数据发送任务后,

发送一个FIN来终止这一方向的连接,收到一个FIN只是代表这一方向上没有数据流动了,即不再接收到

数据,但在这个TCP连接上仍然能够发送数据,直到这一方向也发送了FIN。

第一次挥手:客户端发送一个FIN,用来关闭客户端到服务器端的数据传送,客户端进入FIN_WAIT_1

状态。

第二次挥手:服务器端收到FIN后,发送一个ACK给客户端,确认序号+1,服务器进入CLOSE_WAIT状态。

第三次挥手:服务器端发送一个FIN,用来关闭服务器到客户端的数据传送,服务器进入LAST_WAIT状态。

第四次挥手:客户端收到FIN后,进入TIME_WAIT状态,在等待2个报文最大生产时限后会转入

CLOSED状态,客户端发送ACK确认,服务器收到ACK确认报文后由LAST_ACK状态转为CLOSED状态。

此时四次挥手完成。





三、UDP协议

UDP是非面向连接的通讯协议,UDP数据包括目的端口号和源端口号信箱,由于通讯不需要连接,所有可

以实现广播发送。

UDP与TCP位于同一层,但它不管数据包的顺序、错误或重发。因此,UDP不被应用于那些使用面向连

接的服务,UDP主要用于那些面向查询—应答的服务,例如NFS。相对于FTP或Telnet,这些服务需

要交换的信息量较小。使用UDP的服务包括NTP(网络时间协议)和DNS(DNS也使用TCP)。

UDP通讯时不需要接收方确认,属于不可靠的传输,可能会出现丢包现象。



UDP协议的工作特性:

工作在传输层

提供不可靠的网络访问

非面向连接协议

有限的错误检查

传输性能高

无数据恢复特性

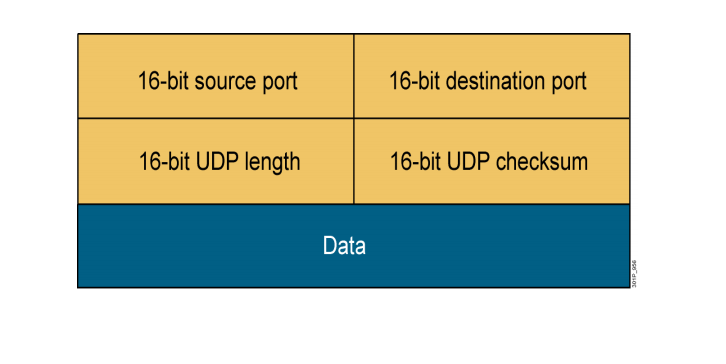

UDP协议报文格式:

UDP报头

16-bit source port:占16位,源端口

16-bit destination port:占16位,目的端口

16-bit UDP length:占16位,定义数据报长度

16-bit UDP checksum:占16位,校验和



通过UDP协议报文格式,我们可以发现,欺骗UDP包比欺骗TCP包更容易,因为UDP没有建立初始化连

接(也可以称为握手),也就是说,与UDP相关的服务面临着更大的危险。



四、IP协议

IP协议(Internet Protocol)是将多个包交换网络连接起来,它在源地址和目的地址之间传送一种

称之为数据包的东西,它还提供对数据大小的重新组装功能,以适应不同网络对包大小的要求。



IP协议的工作特性:

运行于 OSI 网络层

面向无连接的协议

独立处理数据包

分层编址

尽力而为传输

无数据恢复功能



IP协议报头格式:

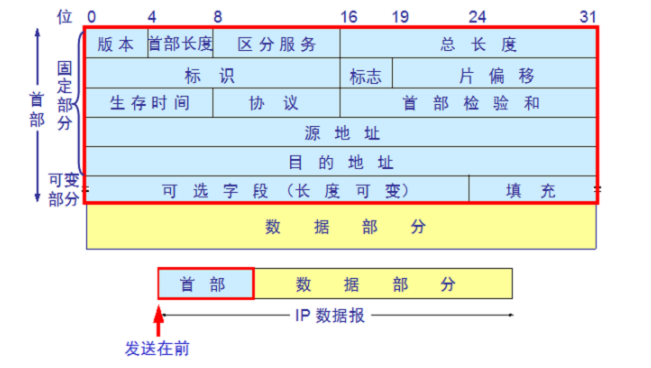

如下图所示:

IP报头

版本:占4位,指IP协议版本,目前IP协议版本号为4,即IPv4。

首部长度:占4位,定义了IP首部长度最大值是60字节。

区分服务:占8位,用来获取更好的服务,一般情况下不使用。

总长度:占16位,指首部和数据之和的长度,单位为字节,因此数据包的最大长度为65535字节。总

长度不可超过最大传送单元MTU。

标识:占16位,它是一个计数器,每发送一个报文,该值会加1,也用于数据包分片,在同一个包的若干

分片中,该值相同。

标志(flag):占3位,目前只有后两位有意义。

(1)DF:Don’t Fragment,中间的一位,只有DF=0时才允许数据包分片。

(2)MF:More Fragment,最高位,MF=1表示后面还有分片。MF=0表示这是数据包最后一个分

片。

片偏移:占12位,值较长的分组在分片后,该分片在原分组中的相对位置,片偏移以8个字节为偏移单

位。

生存时间:占8位,TTL(Time To Live),数据包在网络中可通过的路由器数最大值。

协议:占8位,指出该数据包携带的数据使用何种协议,以便目的主机的IP层将数据不符上交给哪个处理

进程。其中:1表示为 ICMP 协议, 2表示为 IGMP 协议, 6表示为TCP 协议, 17表示为 UDP 协议。

首部校验和:占16位,只检验数据包的首部不检验数据不符。采用简单计算的方法。

源地址和目的地址:各占4字节,分别记录源IP地址和目的IP地址。



五、IP地址:

IP地址用来唯一标识IP网络中的每台设备

每台主机(计算机、网络设备、外围设备)必须具有唯一的地址

IP地址由两部分组成:

网络ID:

标识网络

每个网段分配一个网络ID

主机ID:

标识单个主机

由组织分配给各设备

IP地址分类:

A类地址

0XXXXXXX.XXXXXXXX.XXXXXXXX.XXXXXXXX

8位网络ID,24位主机ID

0-127.x.x.x

主机数:1600万左右

网段数:2^7-2=126





抛去特殊0开头127开头(本地回环)

1-126.x.x.x      共有126个A类可用网段



B类地址

10XXXXXX.XXXXXXXX.XXXXXXXX.XXXXXXXX

16位网络ID,16位主机ID

128-191.x.x.x 开头

主机数:65534

网段数:2^14=16384



C类地址

110XXXXX.XXXXXXXX.XXXXXXXX.XXXXXXXX

24位网络ID,8位主机ID

192-223.x.x.x 开头

主机数:2^8-2=254



D类地址

1110XXXX.XXXXXXXX.XXXXXXXX.XXXXXXXX

224-239.x.x.x 开头





E类地址(保留)

11110XXX.XXXXXXXX.XXXXXXXX.XXXXXXXX

239-255.x.x.x 开头



特殊地址

0.0.0.0

表示一个集合:所有不清楚的主机和目的网络

255.255.255.255

广播地址。对本机来说,这个地址指本网段内(同一广播域)所有主机

127.0.0.1—127.255.255.254

本机回环地址,主要用于测试。

224.0.0.0到239.255.255.255

组播地址,224.0.01特指所有主机,224.0.0.2特指所有路由器。

169.254.x.x



公有IP地址:

A:1.0.0.0     到  9.255.255.255

11.0.0.0    到  126.255.255.255

B:128.0.0.0   到  172.15.255.255

172.32.0.0  到  191.255.255.255

C:192.0.0.0   到  192.167.255.255

192.169.0.0 到  223.255.255.255



私有IP地址:局域网用

A:10.0.0.0    到  10.255.255.255

B:172.16.0.0  到  172.31.255.255

C:192.168.0.0 到  192.168.255.255



子网掩码

子网掩码(subnet mask)又叫网络掩码、地址掩码、子网络遮罩,它是一种用来指明一个IP地址的哪些位标

识的是主机所在的子网,以及哪些位标识的是主机的位掩码。子网掩码不能单独存在,它必须结合IP地址

一起使用。子网掩码只有一个作用,就是将某个IP地址划分成网络地址和主机地址两部分。



传统表示法:

XXXXXXXX.XXXXXXXX.XXXXXXXX.XXXXXXXX

00000000  0

10000000  128

11000000  192

11100000  224

11110000  240

11111000  248

11111100  252

11111110  254

11111111  255



CIDR表示法:

IP/网络ID位数

如192.168.10.132/30
