配置主机与主机通讯可以经过路由器的操作。

配置主机A与主机B相互通讯,中间经过两个路由器还能正常通讯的基本操作。

####################################################################

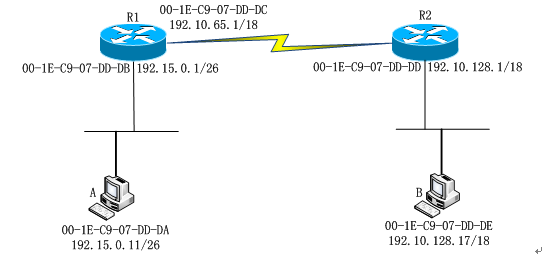

20141027133851



###图片仅供参考,具体IP地址等以下面实体操作为准!

###############################################################################

友情提示:在配置操作前,先拿张空白纸把整个过程先过一遍,画张图,把各个IP地址和各个网关,以及路由表都在图上表示清楚,以便配置时不易出错。还有配置时一个主机一个主机配,路由也一样,不要一起操作,容易搞混。



实验:能让主机A与主机B互联互通,中间隔两个路由器。

#首先确定两台主机跟两个路由的IP地址,子网掩码,网关,以及各个网段。

主机A:

IP地址及子网掩码:192.168.1.100/24

网关:192.169.1.1

主机B:

IP地址及子网掩码:10.0.0.100/8

网关:10.0.0.1

路由器R1:

网卡1:  192.168.1.1/24

网卡2:172.16.0.1/16

路由器R2:

网卡1:172.16.0.2/16

网卡2:10.0.0.1/8

# 这样就把IP地址等配置完成,然后在物理机上添加三个新的网段,如:net10   net11    net12      。分别指向:192.168.1.0/24           172.16.0.0/16             10.0.0.0/8       三个网段。

然后把两台主机跟两个路由器的网段进行调整,主机A的网段设为net10 ; 路由器R1有两个网卡,靠近主机A的网卡网段设为net10 ,另一块网卡网段设为net11; 路由器R2有两个网卡,靠近R1的网卡网段设为net11,另一块网卡网段设为net12; 主机B的网段设为net12.

网段设置完以后重新启动一下进行生效。

开始在配置文件中配置地址。

主机A:

vim /etc/sysconfig/network-scripts/ifcfg-etho

DEVICE=etho

IPADDR=192.168.1.100

PREFIX=24

GATEWAY=192.168.1.1

#  配置完后重启服务

service network restart

主机B:

vim /etc/sysconfig/network-scripts/ifcfg-eth0

DEVICE=eth0

IPADDR=10.0.0.100

PREFIX=8

GATEWAY=10.0.0.1

# 配置完后重启服务:   srevice network restart



路由器R1:

网卡1:

vim /etc/sysconfig/network-scripts/ifcfg-eth0

DEVICE=eth0

IPADDR=192.168.1.1

PREFIX=24

网卡2:

vim /etc/sysconfig/network-scripts/ifcfg-eth1

DEVICE=eth0

IPADDR=172.16.0.1

PREFIX=16

#  配置完后重启服务   :    service     network     restart

# 关闭服务  :       service     NetworkManger     stop



路由器R2:

网卡1:

vim /etc/sysconfig/network-scripts/ifcfg-eth0

DEVICE=eth0

IPADDR=172.16.0.2

PREFIX=16

网卡2:

vim /etc/sysconfig/network-scripts/ifcfg-eth1

DEVICE=eth1

IPADDR=10.0.0.1

PREFIX=8



#  配置完后重启服务   :    service     network     restart

# 关闭服务  :       service     NetworkManger     stop



#到此网络拓扑就搭建完成了,用ping命令确定一下相互直连的网段是否可通。

#最后给R1和R2配置路由表

# 配置前先把防火墙都关掉        service    iptables   stop

#  让它下次开机不启动            chkconfig    iptables   off

R1:

直连的网段不用手动配路由,系统自动添加直连网段。

route add -net 10.0.0.0/8     gw  172.16.0.2



R2:

直连的网段不用手动配路由,系统自动添加直连网段。

route add -net 192.168.1.0/24   gw   172.16.0.1



# 最后所有配置都配置完成,A主机可以ping通主机B了。
