网络管理-第二篇

IP地址

它们可唯一标识 IP 网络中的每台设备

每台主机(计算机、网络设备、外围设备)必须具有唯一的地址

IP地址由两部分组成:

网络ID:

标识网络

每个网段分配一个网络ID

主机 ID:

标识单个主机

由组织分配给各设备

MAC地址没有管理性

IP地址可管理性标识性高

子网掩码标识网络ID和主机ID

地址分类

二进制

A类地址:前八位是网络ID

1-126.x.x.x

一个A类网络主机数1600万

网段公式:

网段数=2^可变网络ID位数

一个网络的主机数量=2^主机ID位数-2

B类地址:16位网络ID,16位主机地址

128-192.x.x.x

10xxxxxx.xxxxxxxx.y.z

主机数65534

C类地址:24位网络ID,8位主机ID

192-223.x.x.x

110xxxxx.xxxxxxxx.xxxxxxxx.x

主机数:2^8-2=253

D类地址:多播

224-239.x.x.x

E类地址:保留

240-255

无类:网络ID,主机ID不确定

CIDR 无类域间路由

子网掩码(netmask):32位二进制数,以十进制显示

一个IP对应一个netmask,网络ID位数,netmask对应为1,主机位ID位数,netmask为0

A类掩码:255.0.0.0

B类掩码:255.255.0.0

C类掩码:255.255.255.0

D类和E类为特殊,没有掩码

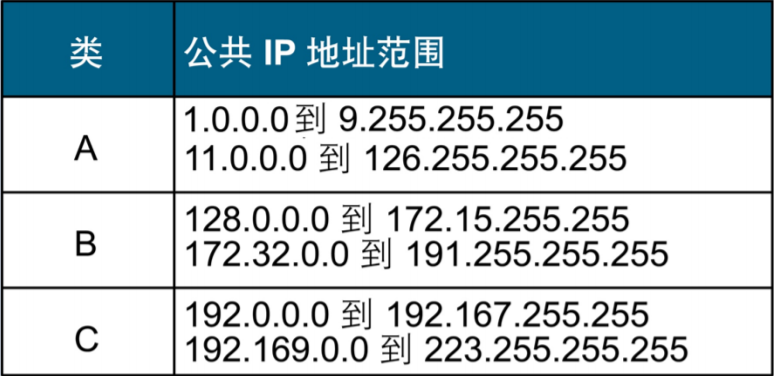

共有IP地址

clipboard7

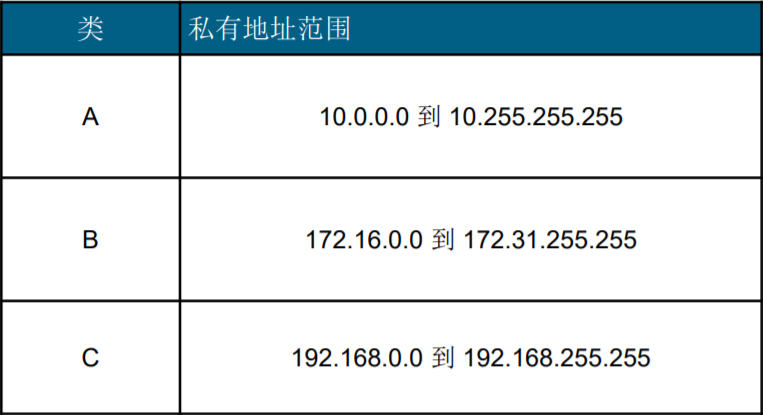

私有IP地址

clipboard8

子网划分:将一个大网络(主机多=主机ID位数,网络ID位数少)划分成多个小网络(主机少=主机ID位数,网络ID位数多),网络ID位向主机ID位借N位,划分成2^N个小网

公式

划分子网数=划分成2^N个(网络ID位向主机ID位借N位)

00000000 0

10000000 128

11000000 192

11100000  224

11110000  240

11111000  248

11111100  252

11111110  254

11111111  255

子网掩码和IP对位相与判断网络位

A:192.168.1.100/16

B:192.168.2.100/24

以上两个IP互qing,A能ping通B,A会以自己的掩码16位来判断两个IP,Bping不通A,B会以自己的掩码24位来判断两个IP

单臂路由:通过路由器的配置,使同一交换机的两个VLAN互联互通

网络聚合

合并超网:多个小网合并成一个大网,主机ID位向网络ID位借位

公有地址:国际分配

私有地址:自己使用

特殊地址

0.0.0.0

0.0.0.0不是一个真正意义上的IP地址。它表示一个集合:所有不清楚的主机和目的网络。

255.255.255.255

限制广播地址。对本机来说,这个地址指本网段内(同一广播域)的所有主机

127.0.0.1~127.255.255.254

本机回环地址,主要用于测试。在传输介质上永远不应该出现目的地址为“127.0.0.1”的 数据包。

224.0.0.0到239.255.255.255

组播地址,224.0.0.1特指所有主机,224.0.0.2特指所有路由器。224.0.0.5指OSPF 路由器,地址多用于一些特定的程序以及多媒体程序

169.254.x.x

如果Windows主机使用了DHCP自动分配IP地址,而又无法从DHCP服务器获取地址,系统会为主机分配这样地址。

跨网络通信:路由

路由分类:

主机路由

主机路径

网络路由

主机网段路径

默认路由

0.0.0.0



优先级:精度越高,优先级越高

路由表构成:

1目标:数据包发送的目标路径

2子网掩码netmask

3接口interface:本路由器的出口

4网关gateway

1)直连:不需要配置

2)非直连:下一个路由器邻近本路由器的接口地址,下一跳

网卡配置添加网关是为了添加默认路由



A—1 R1 2 —3 R2 4— 5 R3 6 — B



firefox http://www.magedu.com



0 dns



1 A判断B和A是否在一个网段



2 A gateway:R1 IP1



ARP IP1 —> MAC1

APR cache : IP1–MAC1



frame:dest mac:mac1 src mac:macA

ip: dest ip:IPB src ip: IPA

tcp:dest port:80 src port:xxxxx,syn



3 R1 查路由表



net B 2 IP3

ARP IP3 —> mac3



frame:dest mac:mac3 src mac:mac2

ip: dest ip:IPB src ip: IPA

tcp:dest port:80 src port:xxxxx,syn



4 R2 查路由表



net B 4  IP5

ARP IP5 —> mac5



frame:dest mac:mac5 src mac:mac4

ip: dest ip:IPB src ip: IPA

tcp:dest port:80 src port:xxxxx,syn



5 R3 查路由表

net B 6

ARP IPB —> macB

frame:dest mac:macB src mac:mac6

ip: dest ip:IPB src ip: IPA

tcp:dest port:80 src port:xxxxx,syn



基本网络配置

将Linux主机接入到网络,需要配置网络相关设置。

一般包括如下内容:

主机名

IP/netmask

路由:默认网关

DNS服务器

主DNS服务器

次DNS服务器

第三DNS服务器

Linux中主机名只具有本地意义;在Windows中计算机名具有网络功能

tcpdump  抓包工具

CentOS 6网卡名称

接口命名方式:CentOS 6

以太网:eth[0,1,2,…]

ppp:ppp[0,1,2,…]

网络接口识别并命名相关的udev配置文件:

/etc/udev/rules.d/70-persistent-net.rules

查看网卡:

dmesg |grep –i eth

ethtool -i eth0

卸载网卡驱动:

modprobe -r e1000

rmmod e1000

装载网卡驱动:

modprobe e1000

网络配置方式

静态指定:

ifconfig, route, netstat

ip: object {link, addr, route}

ip link:查看网卡状态(物理状态)

ss:查看 ssh连接的ip

tc

ifconfig [网卡名] down/up 禁用/启用网卡

ifdown:禁用网卡

ifup:启用网卡

以上两个命令局限于配置文件

system-config-network-tui,setup

配置文件

动态分配:

DHCP: Dynamic Host Configuration Protocol

route命令

路由管理命令

route -n 查看

route add 添加

route del 删除

route add [-net网络|-host仅主机] target [netmask Nm] [gw Gw] [[dev] If]

目标:192.168.1.3 网关:172.16.0.1

route add -host 192.168.1.3 gw 172.16.0.1 dev eth0

目标:192.168.0.0 网关:172.16.0.1

route add -net 192.168.0.0 netmask 255.255.255.0 gw 172.16.0.1 dev eth0

route add -net 192.168.0.0/24 gw 172.16.0.1 dev eth0

网卡配置文件:/etc/sysconfig/network-scripts/ifcfg-ethx(centos6)

DEVICE=ethx

BOOTPROTO=static/dhcp/none

IPADDR=ip

NETMASK=255.255.255.0/PREFIX=24

GATEWAY=网关

DNS1=

DNS2=

DNS3=

修改mac地址:配置文件中HWADDR=改成MACADDR=(适用场景:网络配置绑定mac地址,访问网络时)

centos6要关闭NetworkManager新加网卡配置才能生效

service NetworkManager stop

chkconfig NetworkManager off

echo 1 > /proc/sys/net/ipv4/ip_forward 开启系统上的路由转发功能,否则目的不是本机的包则丢弃

traceroute [ip] 跟踪路由

mtr [ip] 动态跟踪路由

tracepath [ip] 跟踪路由

netstat 等同于ss命令:查看进程端口

网络接口配置-bonding

Bonding

将多块网卡绑定同一IP地址对外提供服务,可以实现高可用或者负载均衡。直接给两块网卡设置同一IP地址是不可以的。通过bonding,虚拟一块网卡对外提供连接,物理网卡的被修改为相同的MAC地址

Bonding工作模式

Mode 0 (balance-rr)轮询策略,提供负载均衡和容错的能力

Mode 1 (active-backup)主备策略,热备份

Mode 3 (broadcast)广播策略,提供容错能力

Bonding配置

创建bonding设备的配置文件

/etc/sysconfig/network-scripts/ifcfg-bond0

DEVICE=bond0

BOOTPROTO=none

BONDING_OPTS= “miimon=100 mode=0” #miimon链路检测

/etc/sysconfig/network-scripts/ifcfg-eth0

DEVICE=eth0

BOOTPROTO=none

MASTER=bond0

SLAVE=yes

USERCTL=no

查看bond0状态:/proc/net/bonding/bond0

bonding删除

ifconfig bond0 down

rmmod bonding

网卡名称

基于BIOS支持启用biosdevname软件

内置网卡:em1,em2

pci卡:pYpX Y:slot ,X:port

(2) 名称组成格式

en: Ethernet 有线局域网

wl: wlan 无线局域网

ww: wwan无线广域网

名称类型:

o<index>: 集成设备的设备索引号

s<slot>: 扩展槽的索引号

x<MAC>: 基于MAC地址的命名

p<bus>s<slot>: enp2s1

使用传统命名方式:

(1) 编辑/etc/default/grub配置文件

GRUB_CMDLINE_LINUX=”rhgb quiet net.ifnames=0″或:修改/boot/grub2/grub.cfg

(2) 为grub2生成其配置文件

grub2-mkconfig -o /etc/grub2.cfg

(3) 重启系统

NetworkManager图像化网卡配置服务



nmcli:地址配置工具(RHCE重点)

nmcli connection show:查看网卡详细配置列表

nmcli可配置bonding

teaming相当于bonding:网络组,是将多个网卡聚合在一起方法,从而实现冗错和提高吞吐量

使用nmcli配置网络

显示网络接口属性

nmcli dev show eth0

创建新连接default,IP自动通过dhcp获取

nmcli con add con-name default type Ethernet ifname eth0

删除连接

nmcli con del default

创建新连接static ,指定静态IP,不自动连接

nmcti con add con-name static ifname eth0 autoconnect no typeEthernet ipv4.addresses 172.25.X.10/24 ipv4.gateway 172.25.X.254

启用static连接配置

nmcli con up static

启用default连接配置

nmcli con up default

查看帮助

nmcli con add help

nmcli相关命令

修改连接配置后,需要重新加载配置

nmcli con reload

nmcli con down “system eth0” 可被自动激活

nmcli con up “system eth0”

nmcli dev dis eth0 禁用网卡,访止被自动激活

图形工具

nm-connection-editor

字符工具

nmtui

nmtui-connect

nmtui-edit

nmtui-hostname

网络组不同于旧版中bonding技术,提供更好的性能和扩展性

网络组由内核驱动和teamd守护进程实现

多种方式runner

broadcast:相当于bonding的mode3广播策略

roundrobin:相当于bondingmode0轮询策略

activebackup相当于bonding的mode1主备策略

loadbalance:负载均衡策略

lacp (implements the 802.3ad Link Aggregation Control Protocol)

网络组规则

启动网络组接口不会自动启动网络组中的port接口

启动网络组接口中的port接口总会自动启动网络组接口

禁用网络组接口会自动禁用网络组中的port接口

没有port接口的网络组接口可以启动静态IP连接

启用DHCP连接时,没有port接口的网络组会等待port接口的加入



创建网络组

nmcli con add type team con-name [team名] ifname [team名] config ‘{“runner”: {“name”: “模式”}}’

配置网络组ip

nmcli con mod team0 ipv4.addresses 192.168.1.100/24 ipv4.method manual

添加网卡

nmcli con add type team-slave con-name 连接别名 ifname 网络接口名 master 网络组名

启动网络组

nmcli con up team0

nmcli con up team0-eth1

nmcli con up team0-eth2

teamdctl team0 state; nmcli dev dis eth1(eth1不连接)

删除网络组

nmcli connection down team0

teamdctl team0 state

nmcli connection show

nmcli connectioni delete team0-eth0

nmcli connectioni delete team0-eth1

nmcli connection show

网桥

桥接:把一台机器上的若干个网络接口“连接”起来。其结果是,其中一个网口收到的报文会被复制给其他网口并发送出去。以使得网口之间的报文能够互相转发。网桥就是这样一个设备,它有若干个网口,并且这些网口是桥接起来的。与网桥相连的主机就能通过交换机的报文转发而互相通信。

查看网桥

cat /etc/sysconfig/network-scripts/ifcfg-br0

cat /etc/sysconfig/network-scripts/ifcfg-br0-port0

brctl show

hostname显示主机名

ping测试网络连通性

mtr同上

ip route 显示正确的路由表



wget [option]… [URL]…

-q: 静默模式

-c: 断点续传

-P:保存在指定目录

-O: 保存为指定的文件名

–limit-rate=: 指定传输速率,单位K,M等

links:字符界面访问网页

–dump:只看文字

–source:查看源代码
