MBR分区类型简介

本文简单介绍MBR磁盘的分区细节,同时描述MBR在windows和Linux上的查看方法

MBR磁盘分区类型是磁盘的固有属性和磁盘上面安装的系统无关如windows和Linux,本文简单介绍MBR磁盘的分区细节,同时描述MBR在windows和Linux上的查看方法。

分区类型:

  1. 主分区(primary partition)

一块硬盘最多4个主分区,主分区不可以再进行二次分区。可以用来引导、启动操作系统 ,同时,主分区可以直接建立文件系统,如windows的NTFS,存放数据。

  1. 扩展分区(extended partition)

一块硬盘最多一个,加主分区最多4个,不能创建文件系统,可以划分逻辑分区。

  1. 逻辑分区(logical partition)

可以创建文件系统,存放数据,同时,逻辑分区的数量没有限制。

此外,从引导操作系统的角度来看,有系统分区,启动分区,活动分区分类:

  1. 系统分区:用来启动操作系统,必须是主分区
  2. 启动分区:安装操作系统的分区,可以是主分区也可以是逻辑分区
  3. 活动分区:只能是作用于系统分区,有且仅有一个活动分区。



下图展示如上述两个角度分区的作用域:



系统分区 活动分区 启动分区
主分区 * * *
扩展分区
逻辑分区 *

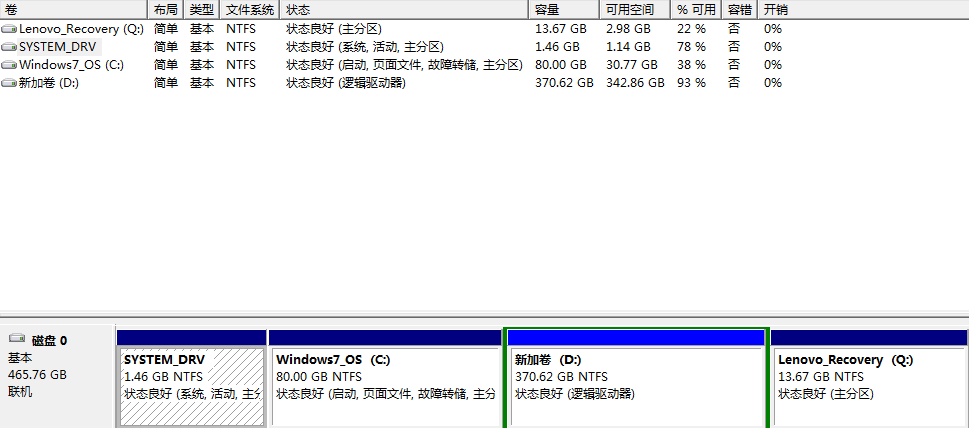

下图所示windows操作系统的分区:

SYSTEM_DRV是系统分区,同时也活动主分区

Windows7_OS(C:)是启动分区,同时也是主分区

Lenovo_Recovery(Q:)是主分区

新加卷(D:)是扩展分区的一个逻辑分区

partition_blog



下图所示Linux操作系统的分区:

/dev/sda1是启动分区,也是主分区,挂载点是/boot

/dev/sda2是主分区,挂载点是/

/dev/sda3是swap分区

/dev/sda4是扩展分区,没有实际的挂载点,不能创建文件系统

/dev/sda5是逻辑分区,挂载点/app



[root@centos7 ~#]fdisk -l

Device Boot      Start         End      Blocks   Id  System

/dev/sda1   *        2048     4196351     2097152   83  Linux

/dev/sda2         4196352   200804351    98304000   83  Linux

/dev/sda3       200804352   204937215     2066432   82  Linux swap / Solaris

/dev/sda4       204937216   419430399   107246592    5  Extended

/dev/sda5       204939264   419430399   107245568   83  Linux



[root@centos7 ~#]lsblk

NAME   MAJ:MIN RM   SIZE RO TYPE MOUNTPOINT

sda      8:0    0   200G  0 disk

├─sda1   8:1    0     2G  0 part /boot

├─sda2   8:2    0  93.8G  0 part /

├─sda3   8:3    0     2G  0 part [SWAP]

├─sda4   8:4    0     1K  0 part

└─sda5   8:5    0 102.3G  0 part /app
