实验:LVS-DR模型实现

16

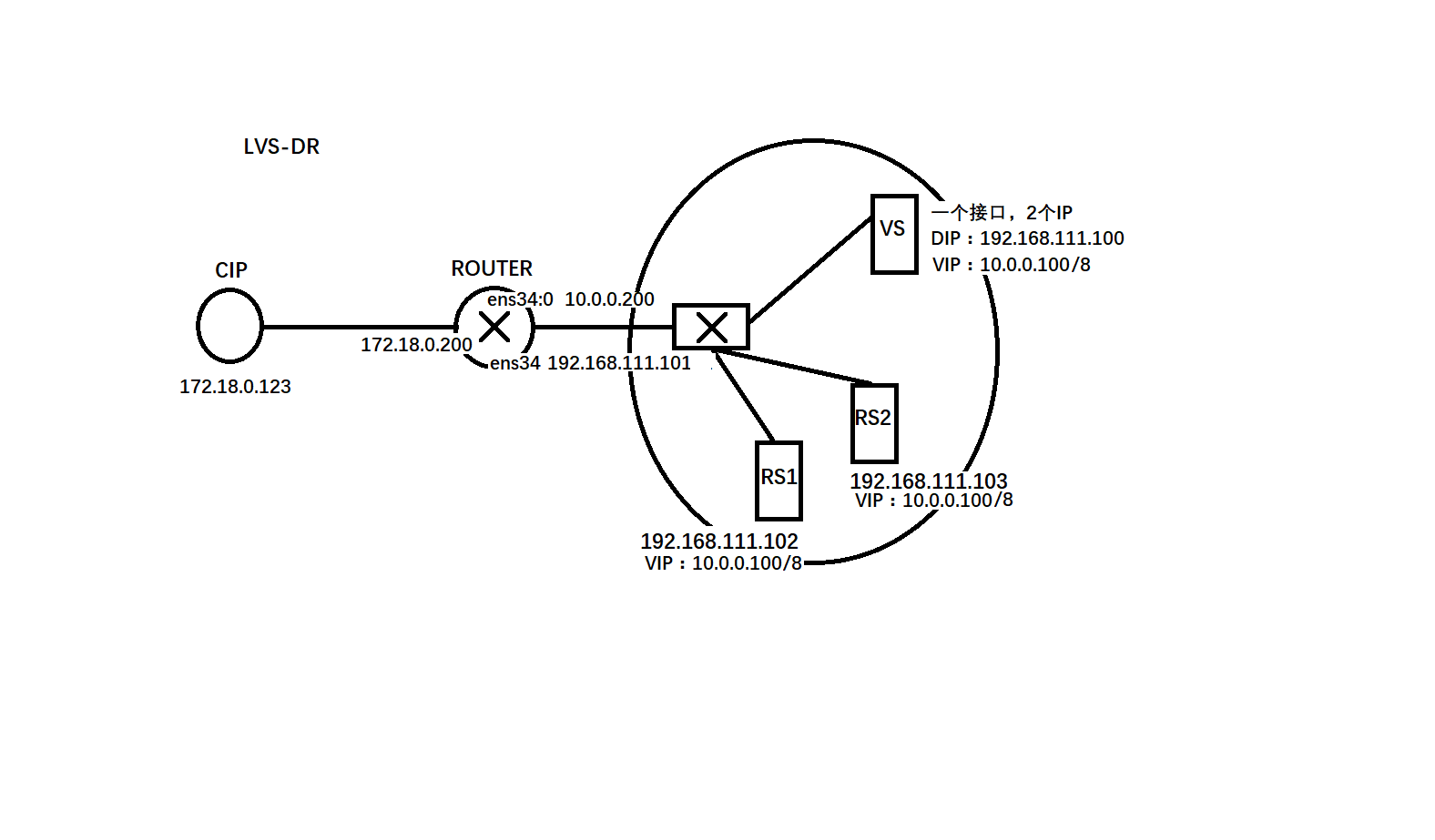

网络拓扑

实验lvs-dr模式

VS服务器,一个接口,两个IP

DIP要求和RS在同一个网段中

VIP是公有地址



在生产中,VIP是公网地址

在网络环境中,VIP的子网掩码任意,只有一它台主机在独立的网段中,所以子网掩码任意



路由器上有两个接口,一个和VIP在一个网段,通过这个地址连接到VIP上,一个和私网的地址进行通讯的



RS的地址和DIP和是私网地址,不需要互联网可以访问

实现了在同一个物理络但逻辑上是两个不同的网段

只有路由器是两块网卡,其他都是一块网卡



主机:5台



路由器router

hostname router

exec bash



设置网络

ens33

IPADDR=172.18.0.200

PREFIX=16

DNS1=223.5.5.5

DNS2=223.6.6.6



ens34

TYPE=Ethernet

BOOTPROTO=none

DEFROUTE=yes

NAME=ens34

DEVICE=ens34

ONBOOT=yes

IPADDR=192.168.111.101

PREFIX=24

GATEWAY=192.168.111.1





ens34:1 定义网卡别名

[root@router /etc/sysconfig/network-scripts]# cp ifcfg-ens34 ./ifcfg-ens34:1



[root@router /etc/sysconfig/network-scripts]# vim ifcfg-ens34:1

TYPE=Ethernet

BOOTPROTO=none

DEFROUTE=yes

DEVICE=ens34:1

ONBOOT=yes

IPADDR=10.0.0.200

PREFIX=8



[root@router ~]# systemctl restart network



CentOS6需要关闭NetworkManagre服务





客户端



hostname client

[root@localhost ~]# exec bash



配置网络



nmcli connection modify ens33 ipv4.addresses 172.18.0.123/16 ipv4.gateway 172.18.0.200 ipv4.method manual



nmcli connection up ens33





[root@client ~]# route -n

Kernel IP routing table

Destination     Gateway         Genmask         Flags Metric Ref    Use Iface

0.0.0.0         172.18.0.200    0.0.0.0         UG    100    0        0 ens33

172.18.0.0      0.0.0.0         255.255.0.0     U     100    0        0 ens33





测试网络连通性

[root@client ~]# ping 10.0.0.200

PING 10.0.0.200 (10.0.0.200) 56(84) bytes of data.

64 bytes from 10.0.0.200: icmp_seq=1 ttl=64 time=1.08 ms



[root@client ~]# ping 192.168.111.101

PING 192.168.111.101 (192.168.111.101) 56(84) bytes of data.

64 bytes from 192.168.111.101: icmp_seq=1 ttl=64 time=0.609 ms



[root@client ~]# ping 172.18.0.200

PING 172.18.0.200 (172.18.0.200) 56(84) bytes of data.

64 bytes from 172.18.0.200: icmp_seq=1 ttl=64 time=0.356 ms





网络配置完成!





RS1,RS2



RS1

TYPE=Ethernet

BOOTPROTO=none

DEFROUTE=yes

NAME=ens34

DEVICE=ens34

ONBOOT=yes

IPADDR=192.168.111.102

PREFIX=24

GATEWAY=192.168.111.101





RS2

TYPE=Ethernet

BOOTPROTO=none

DEFROUTE=yes

NAME=ens34

DEVICE=ens34

ONBOOT=yes

IPADDR=192.168.111.103

PREFIX=24

GATEWAY=192.168.111.101





ifconfig ens33 down



route -n



[root@RS1 ~]# route -n

Kernel IP routing table

Destination     Gateway         Genmask         Flags Metric Ref    Use Iface

0.0.0.0         192.168.111.101 0.0.0.0         UG    100    0        0 ens34

192.168.111.0   0.0.0.0         255.255.255.0   U     100    0        0 ens34



[root@RS2 ~]# route -n

Kernel IP routing table

Destination     Gateway         Genmask         Flags Metric Ref    Use Iface

0.0.0.0         192.168.111.101 0.0.0.0         UG    100    0        0 ens34

192.168.111.0   0.0.0.0         255.255.255.0   U     100    0        0 ens34



彼此可以ping通



[root@RS1 ~]# ping 172.18.0.123

PING 172.18.0.123 (172.18.0.123) 56(84) bytes of data.

64 bytes from 172.18.0.123: icmp_seq=1 ttl=63 time=2.25 ms



[root@RS2 ~]# ping 172.18.0.123

PING 172.18.0.123 (172.18.0.123) 56(84) bytes of data.

64 bytes from 172.18.0.123: icmp_seq=1 ttl=63 time=2.04 ms







注意:route机器需要启用路由功能

[root@router ~]# vim /etc/sysctl.conf

net.ipv4.ip_forward=1



生效

[root@router ~]# sysctl -p





配置VS





LVS机器

hostname LVS

exec bash



网络配置

[root@LVS ~]# v34

TYPE=Ethernet

BOOTPROTO=none

DEFROUTE=yes

NAME=ens34

DEVICE=ens34

ONBOOT=yes

IPADDR=192.168.111.100

PREFIX=24

GATEWAY=192.168.111.1(实验时,网关指向路由器的网关),这里指向的是本机IP地址的网关,实验过程中也是可以的,但还是建议把这个网关指向路由器的私有地址的接口上



66:00分钟的时候提到网关的问题:网关先配上



VS服务器可以不配置网关,请求包到达VS后,不通过VS返回

注意:配上网关,先配上,配的网关是路由器的网关





LV

[root@LVS ~]# cat lvs_dr_vs.sh

#!/bin/bash

vip=’10.0.0.100′

iface=’ens34:1′

mask=’255.0.0.0’#子网掩码是什么都可以

port=’80’

rs1=’192.168.111.102′

rs2=’192.168.111.103′

scheduler=’wrr’

type=’-g’

rpm -q ipvsadm &> /dev/null || yum -y install ipvsadm &> /dev/null



case $1 in

start)

ifconfig $iface $vip netmask $mask #broadcast $vip up

iptables -F



ipvsadm -A -t ${vip}:${port} -s $scheduler

ipvsadm -a -t ${vip}:${port} -r ${rs1} $type -w 1

ipvsadm -a -t ${vip}:${port} -r ${rs2} $type -w 1

echo “The VS Server is Ready!”

;;

stop)

ipvsadm -C

ifconfig $iface down

echo “The VS Server is Canceled!”

;;

*)

echo “Usage: $(basename $0) start|stop”

exit 1

;;

esac

[root@LVS ~]#





[root@LVS ~]# bash lvs_dr_vs.sh start



[root@LVS ~]# ip a

3: ens34: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000

link/ether 00:0c:29:49:43:34 brd ff:ff:ff:ff:ff:ff

 inet 192.168.111.100/24 brd 192.168.111.255 scope global ens34

valid_lft forever preferred_lft forever

inet 10.0.0.100/8 brd 10.255.255.255 scope global ens34:1

valid_lft forever preferred_lft forever

inet6 fe80::20c:29ff:fe49:4334/64 scope link

valid_lft forever preferred_lft forever





[root@LVS ~]# ipvsadm -ln

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

-> RemoteAddress:Port           Forward Weight ActiveConn InActConn

TCP  10.0.0.100:80 wrr

-> 192.168.111.102:80           Route   1      0          0

-> 192.168.111.103:80           Route   1      0          0



RS配置

[root@RS1 ~]# cat lvs_dr_rs.sh

#!/bin/bash

vip=10.0.0.100

mask=’255.0.0.0’#子网掩码是什么都可以

dev=lo:1

rpm -q httpd &> /dev/null || yum -y install httpd &>/dev/null

service httpd start &> /dev/null && echo “The httpd Server is Ready!”

echo “`hostname`” > /var/www/html/index.html



case $1 in

start)

echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore

echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore

echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce

ifconfig $dev $vip netmask $mask #broadcast $vip up广播可以不写

#route add -host $vip dev $dev 路由可以不写

echo “The RS Server is Ready!”

;;

stop)

ifconfig $dev down

echo 0 > /proc/sys/net/ipv4/conf/all/arp_ignore

echo 0 > /proc/sys/net/ipv4/conf/lo/arp_ignore

echo 0 > /proc/sys/net/ipv4/conf/all/arp_announce

echo 0 > /proc/sys/net/ipv4/conf/lo/arp_announce

echo “The RS Server is Canceled!”

;;

*)

echo “Usage: $(basename $0) start|stop”

exit 1

;;

esac

[root@RS1 ~]#





[root@RS1 ~]# bash lvs_dr_rs.sh start

[root@RS2 ~]# bash lvs_dr_rs.sh start



确定VIP被绑定到lo上

[root@RS1 ~]# ip a

1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN qlen 1

link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

inet 127.0.0.1/8 scope host lo

valid_lft forever preferred_lft forever

inet 10.0.0.100/8 scope global lo:1

valid_lft forever preferred_lft forever

inet6 ::1/128 scope host

valid_lft forever preferred_lft forever





关闭防火墙、关闭selinux、关闭桥接网卡、开启httpd服务

iptables -F && setenforce 0 && ifconfig ens33 down && systemctl start httpd







测试

[root@client ~]# for i in {1..100};do curl 10.0.0.100; sleep 0.1;done

RS1 Server

RS2 Server

RS1 Server

RS2 Server





脚本中的lo网卡的arp_announce和arp_ignore是不是可以不加?

修改脚本,注释掉lo网卡所在的行,测试



    echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore

#    echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore



也就是说,加了all是不是可以不加lo





RS1和RS2

修改对应的选项后重新执行



bash lvs_dr_rs.sh start



是可以的!



all就是代表所有,lo是单独的针对lo网卡,加上all 和 lo 相对于是双保险
