lvs-nat的实现

nat的知识点

lvs-nat:

本质是多目标的DNAT,通过将请求报文中的目标地址和目标端口修改为某跳出的RS的RIP和PORT实现转发

(1)RIP和DIP应在同一个IP网络,且应使用私网地址;RS的网关要指向DIP

(2)请求报文和响应报文都必须经由Director转发,Director易于成为系统瓶颈

(3)支持端口映射,可修改请求报文的目标PORT

(4)VS必须是Linux系统,RS可以是任意OS系统

lvs-nat的实现

实验环境的准备:

4台机器,2台内网,一台作为lvs调度器,还有一台当客服端

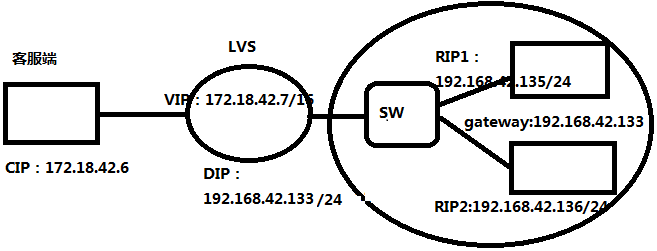

实验拓扑图

1111111

实验前准备:

关闭防火墙,关闭selinux

12





开始实验:

1.构建网络

在LVS上

(1)systemctl start NetworkManager

nmcli connection show

3

nmcli connection modify eth1 ipv4.addresses 172.18.0.7/16 ipv4.method manual

nmcli connection up eth1

(2)开启路由转发功能

echo net.ipv4.ip_forward=1 >>/etc/sysctl.conf

sysctl -p

sysctl -a |grep ip_forward

看到net.ipv4.ip_forwward=1设置成功

在RS1,RS2上:

配置路由:

RS1 上:nmcli connection modify ipv4.gateway 192.168.42.133

RS2上:nmcli connection modify ipv4.gateway 192.168.42.133

在客服端上:

配置路由指向172.18.42.7/16

2.检查网络:

用客服端ping 192.168.42.135和192.168.42.136,ping通,则网络构建成功

3.统一时间:

(1)通过ntp协议来统一时间,在CentOS 7上使用自带的chronyd服务来管理

(2)在LVS上修改文件/etc/chronyd.conf

server 172.18.0.1 iburst

allow 192.168.42.0/24

local stratum 10

(3)在RS1,RS2上修改配置文件/etc/chronyd.conf

server 192.168.42.133 iburst

(4)chronyd服务默认是关闭的,需要开启

systemctl start chronyd

4.配置LVS

(1)yum install ipvsadm 在CentOS7上通过ipvsadm来管理LVS

(2)ipvsadm -A -t 172.18.42.7:80 -s rr

(3)ipvsadm -a -t 172.18.42.7:80 -r 192.168.42.135 -m

ipvsadm -a -t 172.18.42.7:80 -r 192.168.42.16 -m

(4)为了便于观察在RS1和RS2上安装httpd服务

RS1:echo RS1 > /var/www/html/index.html

RS2: echo RS2 > /var/www/html/index.html

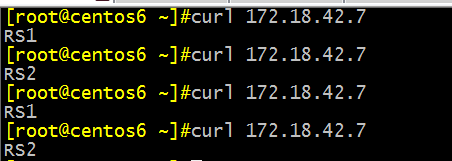

5.测试

4
