IP SAN实验

实验环境 centos7 serverx2

IP:192.168.0.206    192.168.0.207

iscsi-server端的配置

• 准备磁盘设备
• 安装程序包
• 创建target
• 创建lun
• 授权

首先添加两块硬盘

sdb sdc

然后安装软件包

yum -y install epel-release

yum -y install scsi-target-utils

systemctl start tgtd

管理工具

target：管理target

logicalunit：管理lun

account：管理用户账号

管理操作

–lld <deiver>指明驱动 一般为iscsi

–mode   target：管理target

logicalunit：管理lun

account：管理用户账号

–op

show: 查看

new:新建

delete:删除

update:更新

bind:绑定

unbind:解绑

–tid 指明target号

常用选项

–lld,-L<指明驱动>

–mode，-m

–op,-o

–tid,-t

–lun,-l

–backing-store,-b

–initiator-address,-i

–targetname, -T

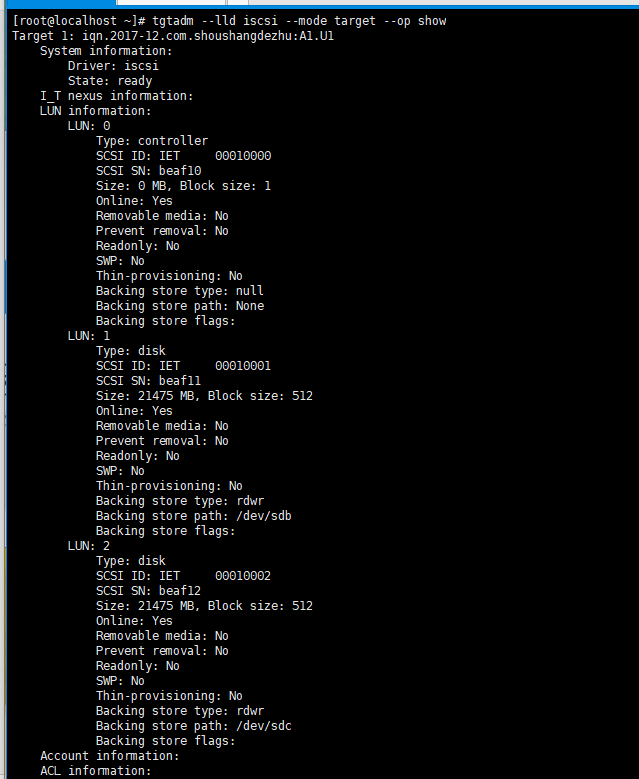

[root@localhost ~]# tgtadm –lld iscsi –mode target –op show 查看target

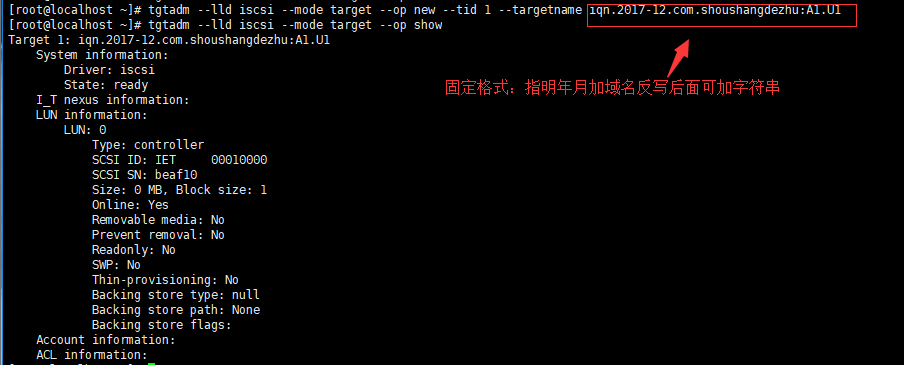

[root@localhost ~]# tgtadm –lld iscsi –mode target –op new –tid 1 –targetname iqn.2017-12.com.shoushangdezhu:A1.U1 #创建target

[root@localhost ~]# tgtadm –lld iscsi –mode logicalunit –op new –tid 1 –lun 2 –backing-store /dev/sdc    #在创建的target上添加lun

[root@localhost ~]# tgtadm –lld iscsi –mode logicalunit –op delete –tid 1 –lun 2 #删除lun

删除的时候只要指明tid 和 lun号就ok了

[root@localhost ~]# tgtadm –lld iscsi –mode target –op bind –tid 1 –initiator-address 192.168.0.0/24  #使用bind 绑定ip访问target

此处–initiator-address可用-i 代替

iscsi-initiator端的配置

• 安装程序包,配置initiator的名字，并启动服务
• 使用Iscsisadm实现target的发现、注册等
• 发现模式：discover

iscsiadm -m discover -d # -t st-p IP:PORT

-t type :sendtargets可简写为st

• 节点模式：node

iscsiadm -m node [ -d debug_level ] -T targetname -p ip:port -l | -u | -R | -s -o  operation

[root@localhost ~]# yum -y install iscsi-initiator-utils

[root@localhost ~]# systemctl start iscsi

[root@localhost ~]# systemctl start iscsid

[root@localhost ~]# iscsi-iname -p iqn.2017-06.com.shoushangdezhu

[root@localhost ~]# vi /etc/iscsi/initiatorname.iscsi #将生成的名字写入文件

或者[root@localhost ~]# echo “InitiatorName=$(iscsi-iname -p iqn.2017.com.shoushangdezhu)” > /etc/iscsi/initiatorname.iscsi

[root@localhost ~]# for i in iscsi iscsid; do systemctl restart $i;done

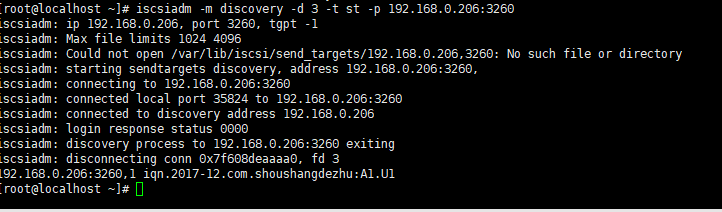

[root@localhost ~]# iscsiadm -m discovery -d 3 -t st -p 192.168.0.206:3260

[root@localhost ~]# iscsiadm -m node -d 1 -T iqn.2017-12.com.shoushangdezhu:A1.U1 -p 192.168.0.206:3260 -l #登录【-l】 临时登出【-u】 若要永久删除则使用【-o delete】

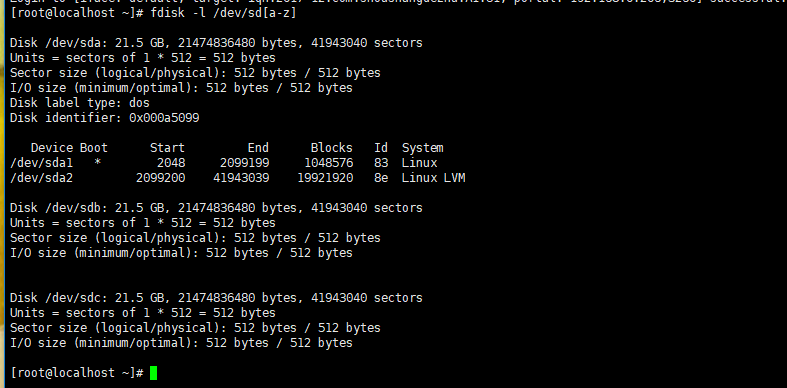

现在查看一下磁盘状况

发现本地已经多了两块磁盘，然后就能分区格式化然后挂载了

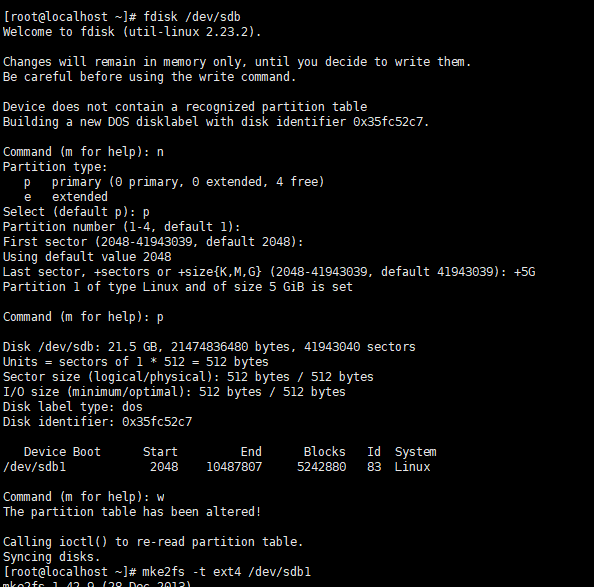

创建分区格式化

回到iscsi-server端发现分区中也存在sdb1

注意：不要让主机之间同时使用一块硬盘分区，同一个target中可能有很多块硬盘，将target的硬盘分配给不同的主机进行使用

基于account认证

tgtadm –lld iscsi –mode account –op new –user pig –password pig

tgtadm –lld iscsi –mode account -o bind –tid 1 –user pig

在initiator端

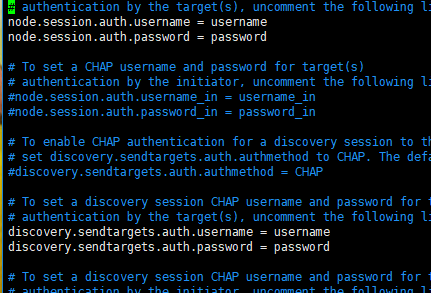

vim /etc/iscsi/iscsid.conf

修改username和password

然后

iscsiadm -m discovery -d 3 -t st -p 192.168.0.206:3260

iscsiadm -m node -d 1 -T iqn.2017-12.com.shoushangdezhu:A1.U1 -p 192.168.0.206:3260 -l
