软Raid

RAID





一.概念

RAID是多个磁盘合成一个“阵列”来提供更好的性能、冗余、或者两者都提供。

二.作用

提高IO能力
: 磁盘并行读写

提高冗余来实现 :磁盘冗余来实现

三.实现方式

外接式磁盘阵列:通过扩展卡提供适配能力

内接式RAID:主板集成RAID控制器

软件RAID:通过OS实现
(今天的重点)

四.RAID级别

1. Raid-0:条带卷,strip

chunk最小写入单位 至少2块盘 空间大小 单块磁盘大小*n

读写能力同时提升,但没有容错,所以,已经很少用了

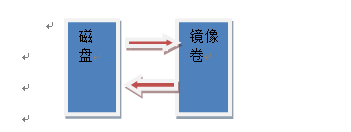

2Raid-1:镜像卷,mirror

        读性能提升,写入比单块盘慢  空间始终是一块盘的大小   容错率高  可以坏  n-1块盘

  软Raid



两块磁盘,一块为存储数据的,另一块则同步,当左边进行写数据是,右边会同步,该磁盘比较浪费时间,不过

     有容错,在生产中还是有很多用的

3.Raid-4:多块数据盘异或运算值 (校验)

  需要四块磁盘,但校验区全部在第四块磁盘上,比较危险







校验区

磁盘1

磁盘2

磁盘3

(校验区)







校验区







校验区

4.Raid-5

读、写性能提升

可用空间:(N-1)*min(S1,S2,…)

有容错能力:允许最多1 块磁盘损坏

最少磁盘数:3, 3+









校验区

磁盘1

磁盘2

校验区

磁盘4



校验区

磁盘3



校验区













校验区





校验区



Raid5有一块备用的硬盘,并且校验区分布排放,就算坏掉一块,备用盘会立即顶上

           5.Raid-6

     读、写性能提升

可用空间:(N-2)*min(S1,S2,…)

有容错能力:允许最多2 块磁盘损坏

最少磁盘数:4, 4+





校验区

校验区



校验区

校验区



校验区



校验区





校验区



校验区

  比较浪费因为有两块盘都做了校验盘,但数据绝对安全

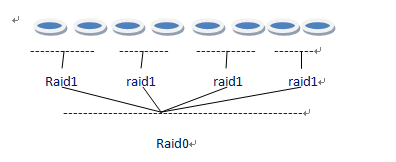

6.Raid-10

读、写性能提升

可用空间:N*min(S1,S2,…)/2

有容错能力:每组镜像最多只能坏一块

最少磁盘数:4, 4+

 软Raid



7.Raid-01和Raid-50和Raid-10排列一样

8. RAID7:以理解为一个独立存储计算机,自身带有操作系统和管理工具,可以独立运行,理论上性能最高的RAID



常用级别:RAID-0, RAID-1, RAID-5, RAID-10,RAID-50, JBOD

五.创建软Raid5

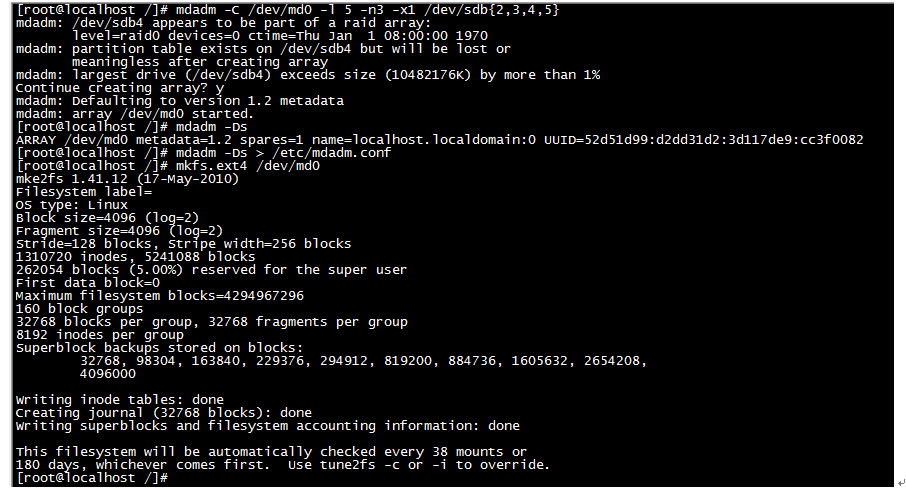

1.
mdadm  –C
/dev/md0 –l 5  –n3  -x1
/dev/sdb{2,3,4,5}        创建raid-5   /dev/md0

2.
 mdadm –Ds      查看所创建的/dev/md0

3.       mdadm –Ds >  /etc/mdadm.conf    将成员列表信息导入 /etc/mdadm.conf  (必须导入,如果关闭md0的话 ,没有配置文件就启动不了)

4.       mkfs.ext4   /dev/md0         格式化md0

 软Raid

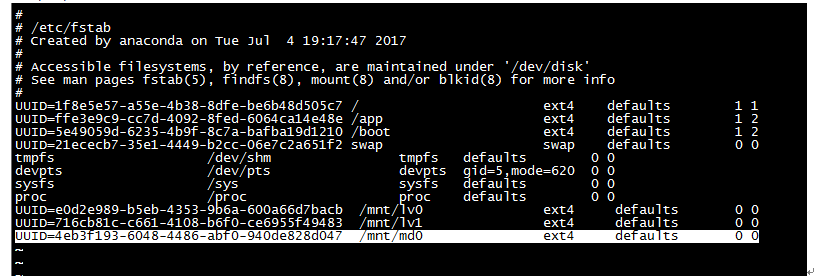

5.
写入/etc/fstab

       软Raid

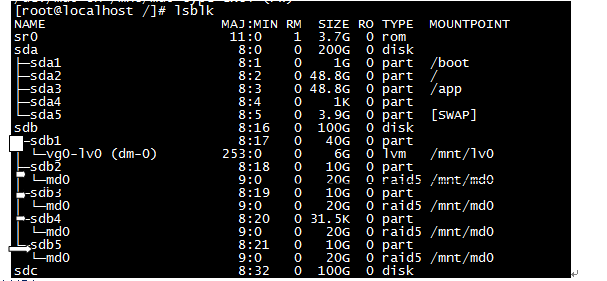

6.
Lsblk
/dev/md0  查看创建的md0

                  软Raid

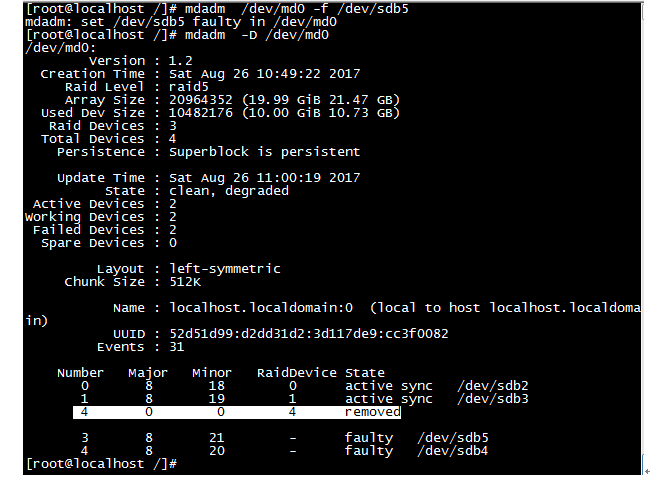

六.模拟损坏

1.Mdadm  /dev/md0 -f /dev/sdb5   模拟将/dev/md0   raid中的sdb5坏掉

软Raid

2.mdadm   /dev/md0 –r /dev/sdb5  拔掉坏掉的sdb5

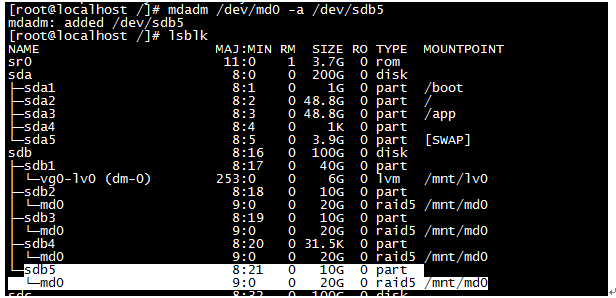

3.加入sdb5又是一块新的硬盘,替换掉坏的那块

Mdadm  /dev/md0
-a  /dev/sdb5

软Raid

4.成功换上新的硬盘

向/dev/md0 增加设备sdb5如数据盘不够,则加为数据盘,如够,加为热备盘

mdadm
-A /dev/md0  从/etc/mdadm.conf中读取成员信息,并仅激活md1

mdadm
-A -s  从/etc/mdadm.conf中读取成员信息,并激活所有的raid
