keepalived+nginx 模型示例

原理为:

调度器 利用 keepalived 保持高可用性,实现对系统的监控和VIP 的floating

NGINX 利用upstream模块进行调度

关键点:

keepalived 对NGINX 状态的监控: //利用配置文件中设定的脚本对调度器的nginx 进程的监控

实验步骤:

基于上一篇LVS-DR架构来做,具体LVS-DR架构请参考上一篇

  • 先设置主备单VIP 式LVS架构
    • 调度器分别安装nginx

      #yum install nginx -y

    • 修改配置文件,填加反代设置 /etc/nginx/nginx.conf

      upstream websrvs{

      server 172.18.48.63:80 ;

      server 172.18.48.64:80 ;

      server 127.0.0.1:80 backup;

      }

      注:这里是最基本的配置

      location / {

      proxy_pass http://websrvs;

      }

    • 配置keepalived 配置文件

      订制监控脚本:

      vrrp_script nginxstatus {

      script “kill -0 nginx && exit 0 || exit 1”

      interval 1

      weight -5

      }

      调用脚本:

      track_script {

      nginxstatus

      }

    • 启动 nginx 和 keepalived 服务

      service nginx start

      service keepalived start

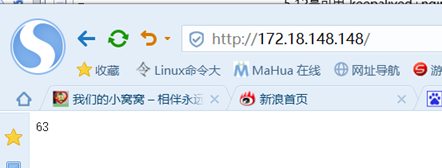

    • 测试链接:

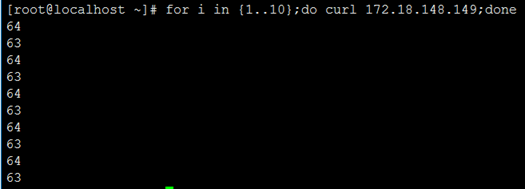

      • 循环链接测试

  • 现在构建双主模型 // 即再次配置一套keepalived

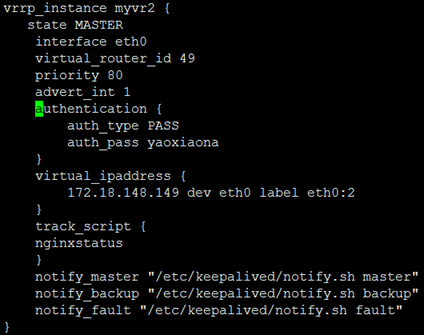

    • 备调度器设置

    从调度器设置

    重新启动keepalived

    #service keepalived restart

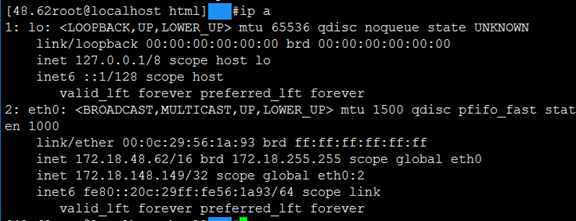

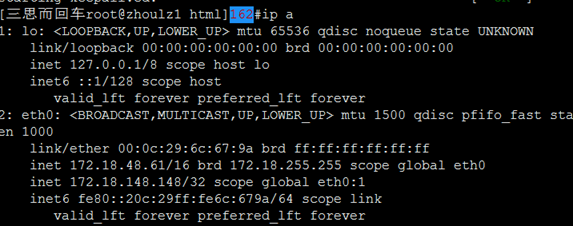

    VIP分布:

    测试链接:

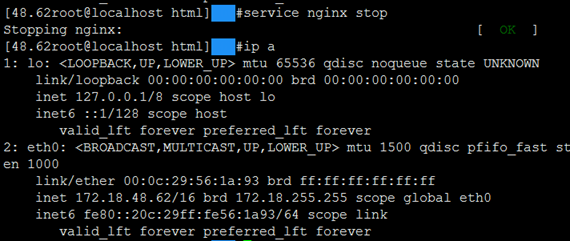

  • 现在停掉一个调度器中的nginx服务:
    • VIP地址 已经转移;再次链接实验
    • 再次链接: //成功
    • 现在测验nginx 的调度算法为ip_hash 时,VIP Floating 会不会带来影响:

      预想应该不会受影响,nginx 的哈希算法不变的话就不会变

      • 注: ip_hash 不能于backup 共存,
      • 官方说明:

        If one of the servers needs to be temporarily removed, it should be marked with the down parameter in order to preserve the current hashing of client IP addresses.

      • 重启服务:

        service nginx restart

      • 链接测试:

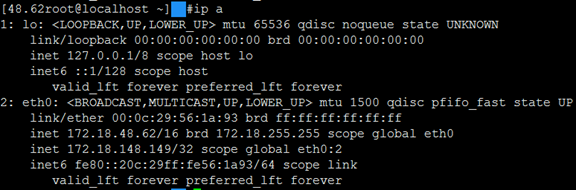

        双调度器都在线时:

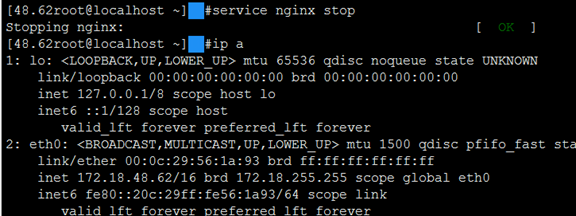

      • 停掉149 的nginx 服务时:

        测试链接:

      • 149 nginx 服务重启后:
      • 测试链接:

      • 148测试也没有变化:

    思考题

    nginx使用ip_hash或hash $request_uri算法时,故障切换后,同一个客户端是否依然能关联至此前绑定的upstream server;

    答:由于hash 时nginx 根据预定的算法进行的计算,所以只要IP和请求资源不变,被调度的地址就不会变
