网络及TCP

为什么要使用分层网络模型

    降低复杂性

    标准化接口

    简化模块化设计

    确保技术的互操作性

    加快发展速度

    简化教学

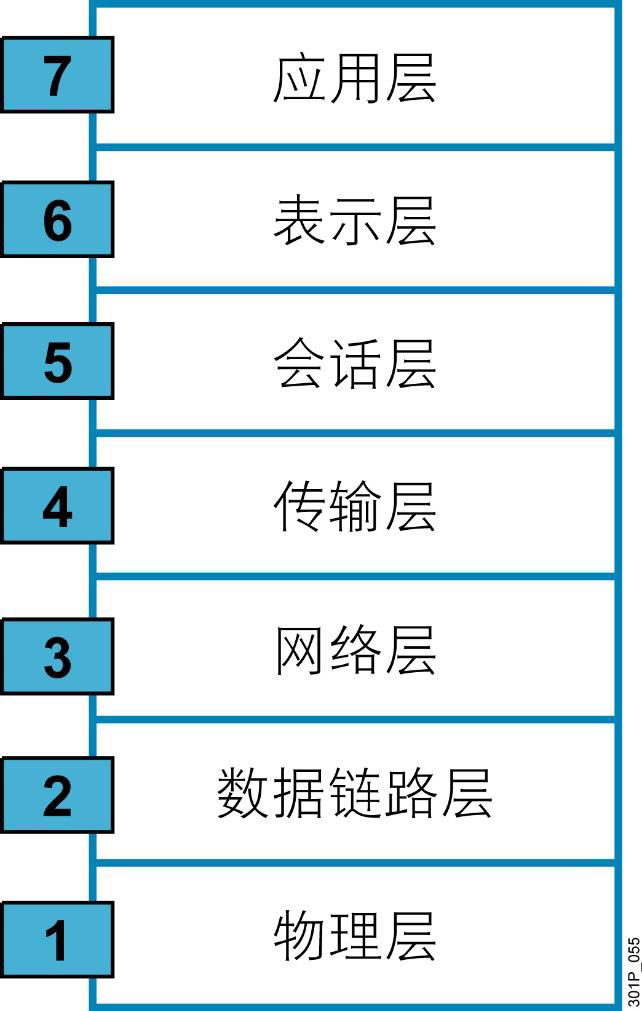

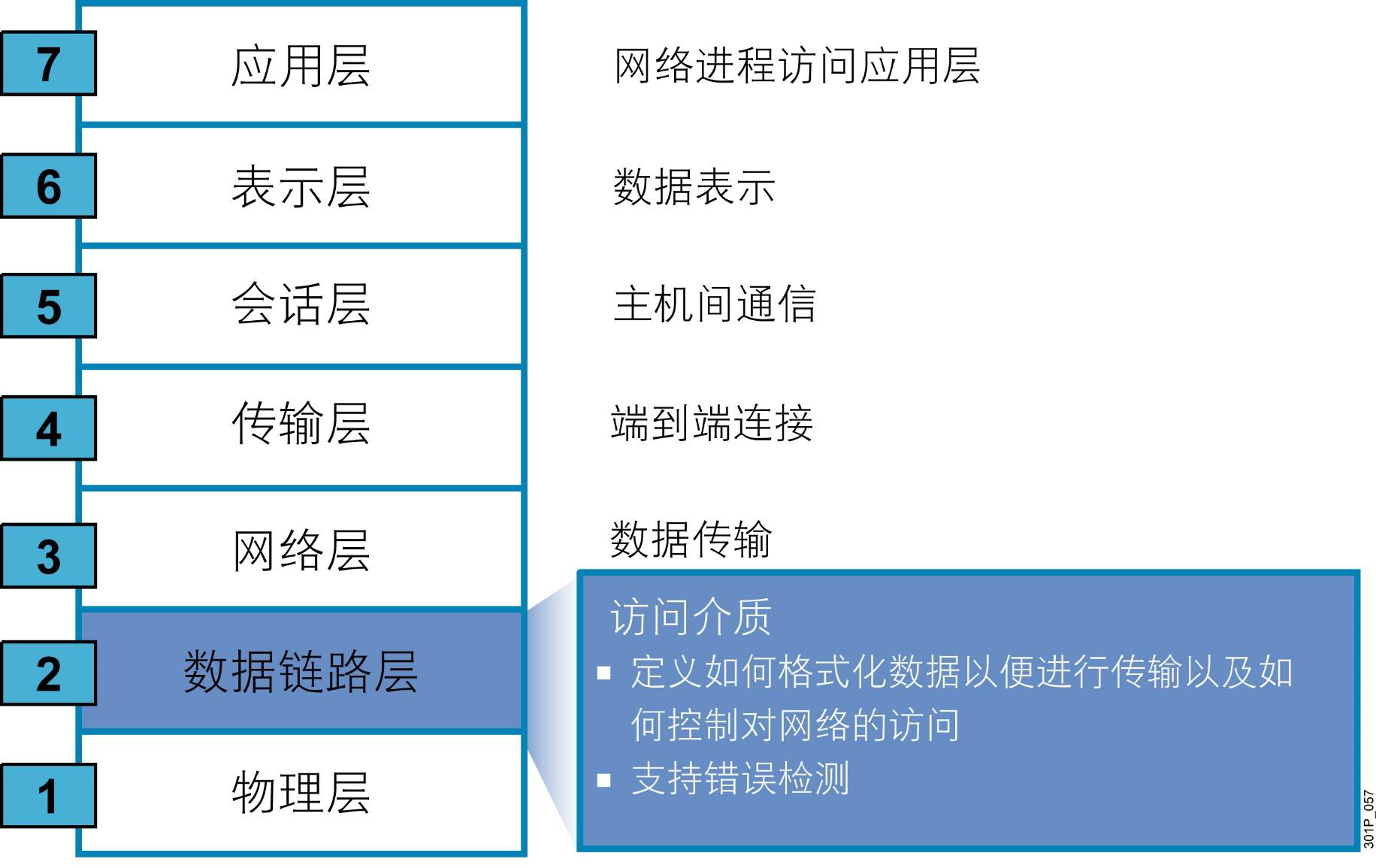

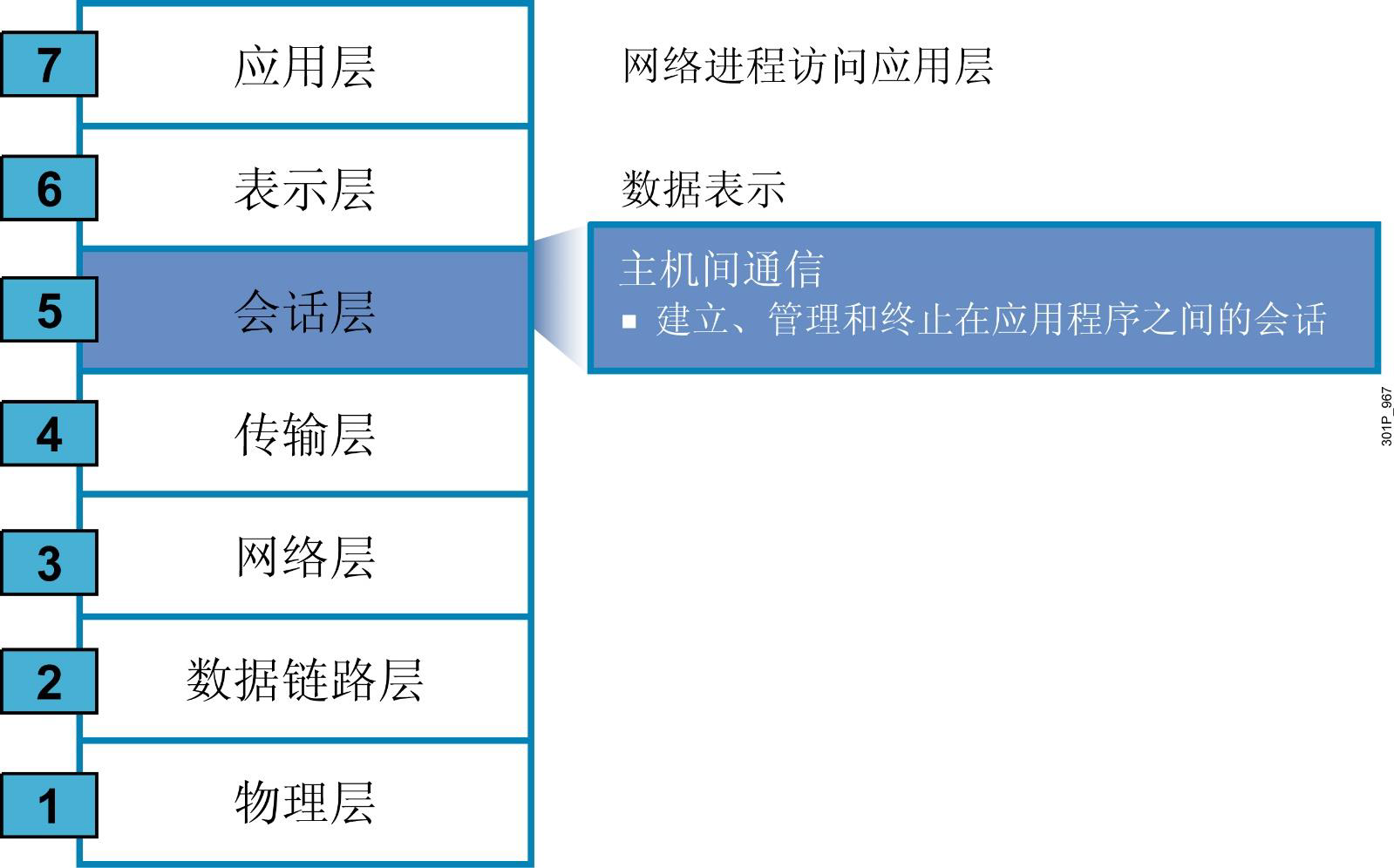

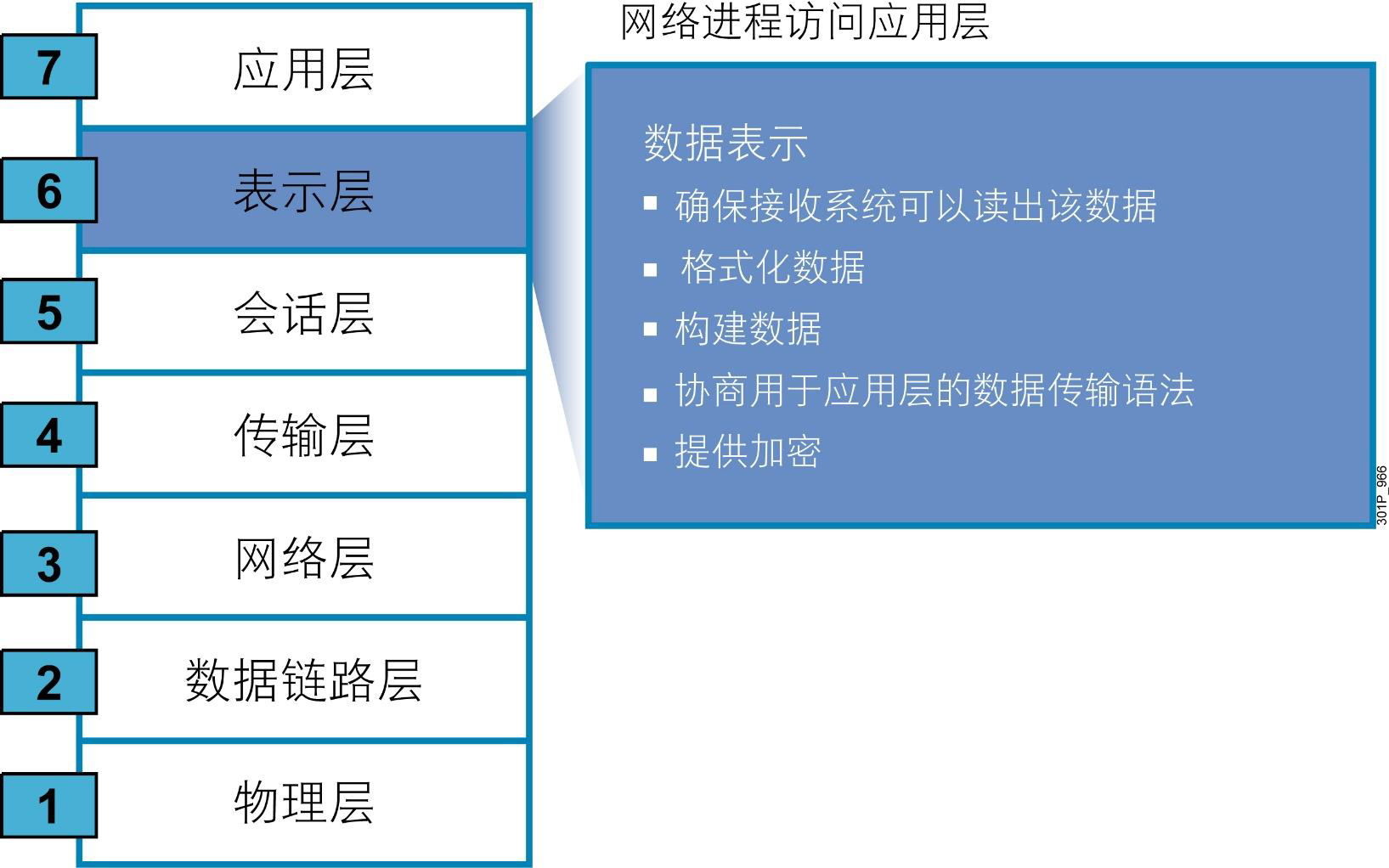

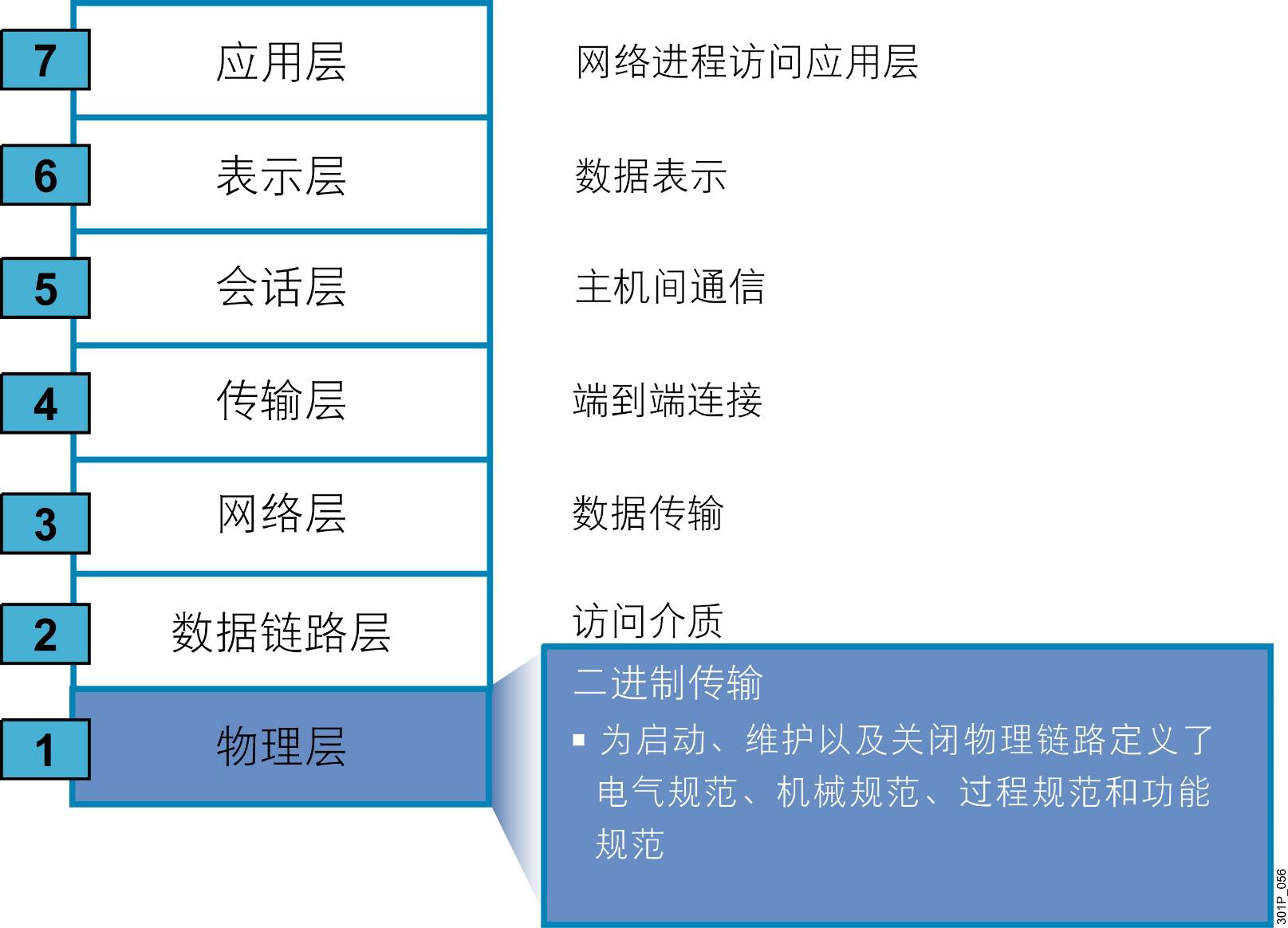

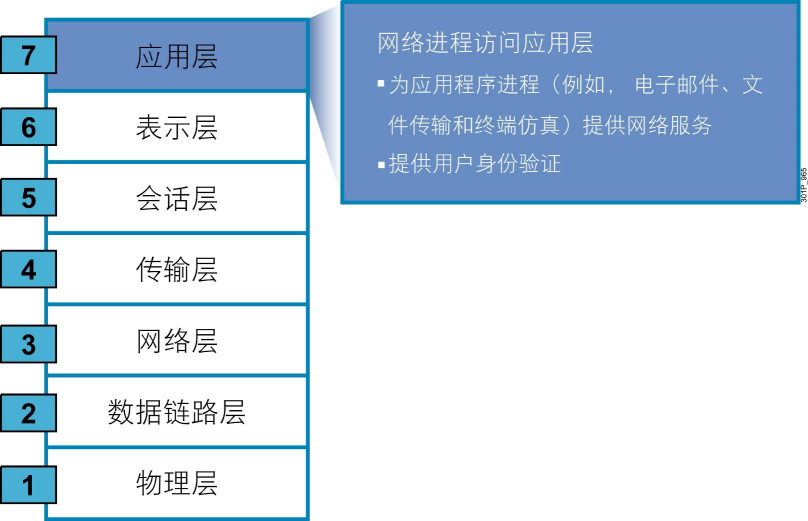

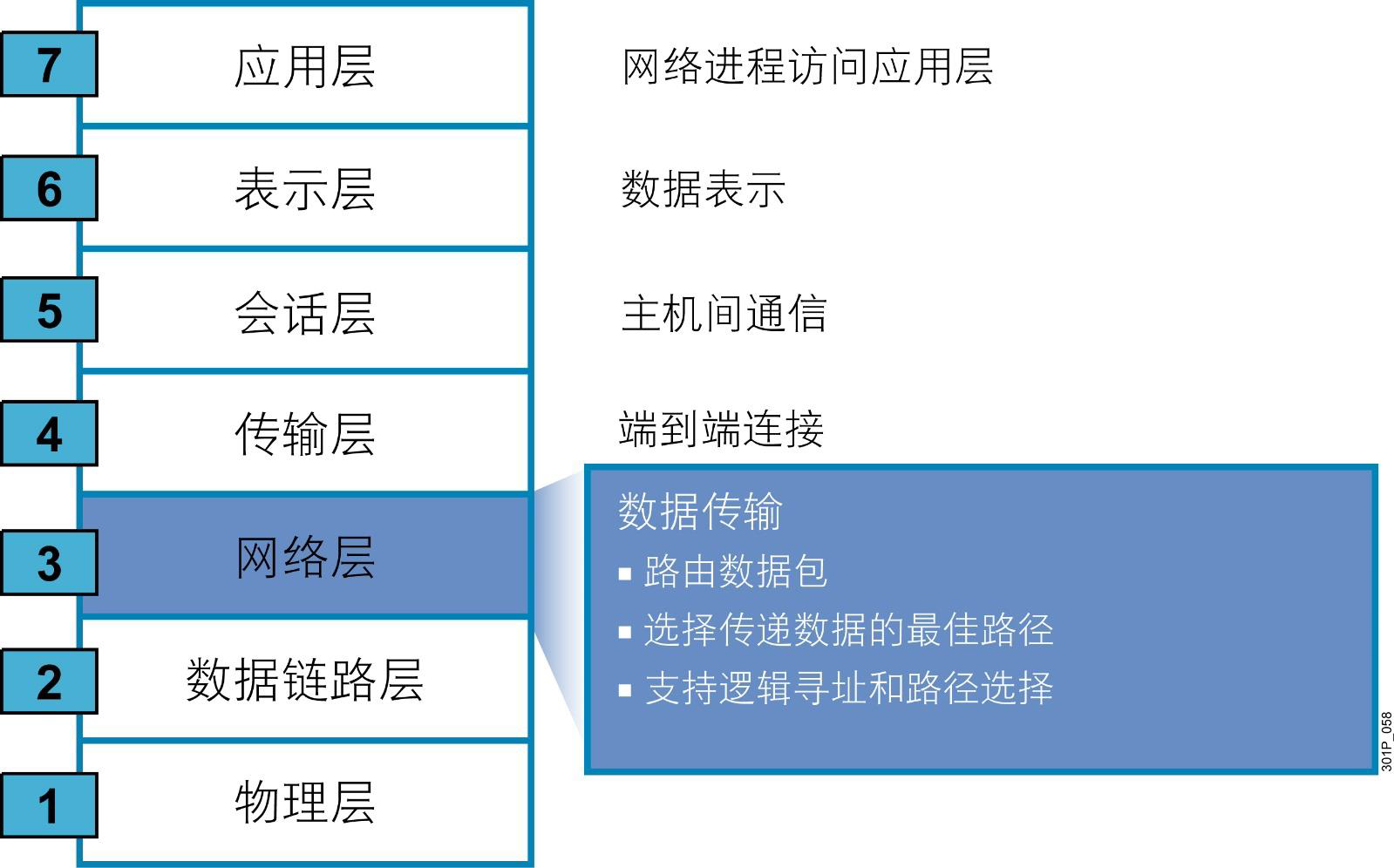

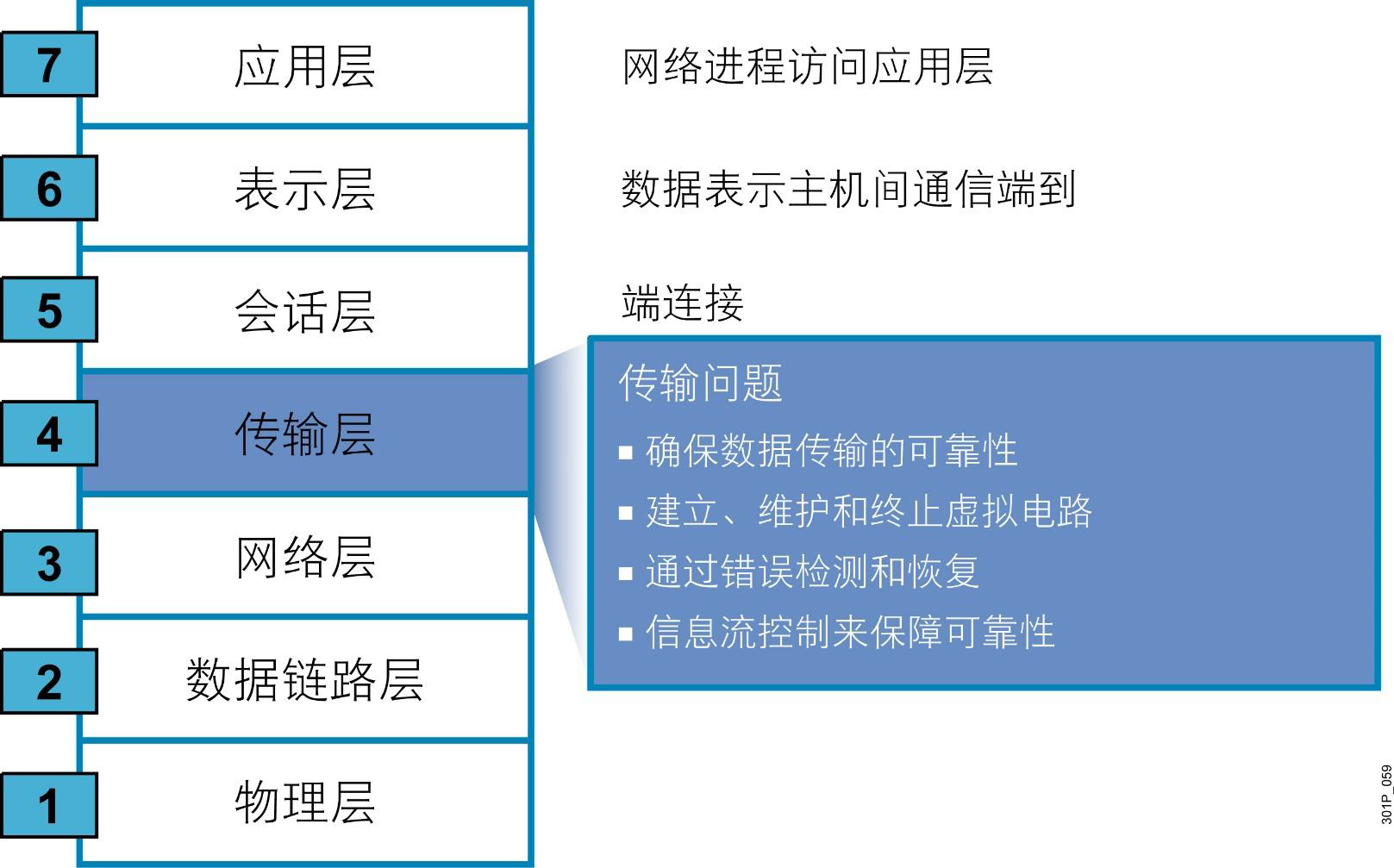

OSI模型的七层结构:(必须记住)

网络及TCP

网络及TCP网络及TCP网络及TCP网络及TCP网络及TCP网络及TCP网络及TCP

数据封装

网络及TCP

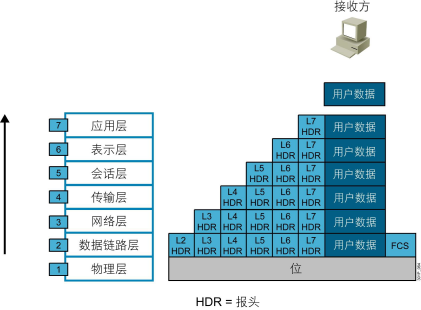

数据解封

网络及TCP

以太网桥

交换式以太网的优势:
    扩展了网络带宽
    分割了网络冲突域,使网络冲突被限制在最小的范围内
    交换机作为更加智能的交换设备,能够提供更多用户所要求的功能:优先级、虚拟网、远程检测……
以太网桥工作原理

以太网桥监听数据帧中源MAC地址,学习MAC,建立MAC表
    对于未知MAC地址,网桥将转发到除接收该帧的端口之外的所有端口
    当网桥接到一个数据帧时,如果该帧的目的位于接收端口所在网段上,它就过滤掉该数据帧;如果目的MAC地址在位于另外一个端口,网桥就将该帧转发到该端口
    当网桥接到广播帧时候,它立即转发到除接收端口之外的所有其他端口

TCP/IP 协议栈

Transmission Control Protocol
    /Internet Protocol
    传输控制协议/因特网互联协议
TCP/IP是一个Protocol Stack,包括TCP、IP、UDP、ICMP、RIP、TELNET、FTP、SMTP、ARP等许多协议
最早发源于美国国防部(缩写为DoD)的因特网的前身ARPA网项目,1983年1月1日,TCP/IP取代了旧的网络控制协议NCP,成为今天的互联网和局域网的基石和标准。由互联网工程任务组负责维护。
共定义了四层
和ISO参考模型的分层有对应关系

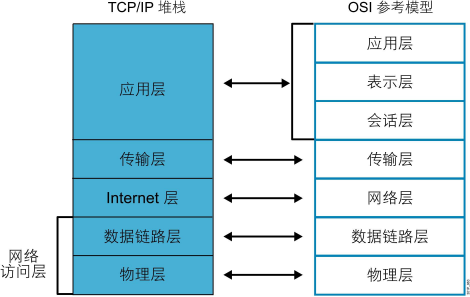

TCP/IP 协议栈和 OSI 模型

网络及TCP

TCP特性

    工作在传输层面向连接协议
    全双工协议
    半关闭
    错误检查
    将数据打包成段,排序
    确认机制
    数据恢复,重传
    流量控制,滑动窗口
    拥塞控制,慢启动和拥塞避免算法

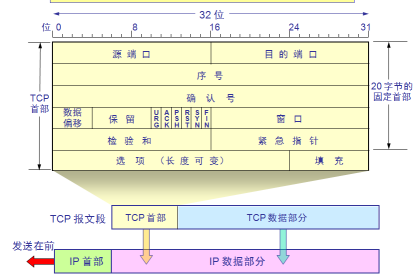

TCP包头

网络及TCP

    源端口、目标端口:计算机上的进程要和其他进程通信是要通过计算机端口的,而一个计算机端口某个时刻只能被一个进程占用,所以通过指定源端口和目标端口,就可以知道是哪两个进程需要通信。源端口、目标端口是用16位表示的,可推算计算机的端口个数为2^16个
    序列号:表示本报文段所发送数据的第一个字节的编号。在TCP连接中所传送的字节流的每一个字节都会按顺序编号。由于序列号由32位表示,所以每2^32个字节,就会出现序列号回绕,再次从0 开始
    确认号:表示接收方期望收到发送方下一个报文段的第一个字节数据的编号。也就是告诉发送发:我希望你(指发送方)下次发送的数据的第一个字节数据的编号是这个确认号。也就是告诉发送方:我希望你(指发送方)下次发送给我的TCP报文段的序列号字段的值是这个确认号
    数据偏移:由于TCP首部包含一个长度可变的选项部分,所以需要这么一个值来指定这个TCP报文段到底有多长。它指出TCP 报文段的数据起始处距离TCP 报文段的起始处有多远,即TCP报文段的首部长度。该字段的单位是32位字,即:4个字节
    URG:表示本报文段中发送的数据是否包含紧急数据。后面的紧急指针字段(urgent pointer)只有当URG=1时才有效
    ACK:表示是否前面的确认号字段是否有效。ACK=1,表示有效。只有当ACK=1时,前面的确认号字段才有效。TCP规定,连接建立后,ACK必须为1,带ACK标志的TCP报文段称为确认报文段
    PSH:提示接收端应用程序应该立即从TCP接收缓冲区中读走数据,为接收后续数据腾出空间。如果为1,则表示对方应当立即把数据提交给上层应用,而不是缓存起来,如果应用程序不将接收到的数据读走,就会一直停留在TCP接收缓冲区中
    RST:如果收到一个RST=1的报文,说明与主机的连接出现了严重错误(如主机崩溃),必须释放连接,然后再重新建立连接。或者说明上次发送给主机的数据有问题,主机拒绝响应,带RST标志的TCP报文段称为复位报文段
    SYN:在建立连接时使用,用来同步序号。当SYN=1,ACK=0时,表示这是一个请求建立连接的报文段;当SYN=1,ACK=1时,表示对方同意建立连接。SYN=1,说明这是一个请求建立连接或同意建立连接的报文。只有在前两次握手中SYN才置为1,带SYN标志的TCP报文段称为同步报文段
    FIN:表示通知对方本端要关闭连接了,标记数据是否发送完毕。如果FIN=1,即告诉对方:“我的数据已经发送完毕,你可以释放连接了”,带FIN标志的TCP报文段称为结束报文段
窗口大小:表示现在运行对方发送的数据量,也就是告诉对方,从本报文段的确认号开始允许对方发送的数据量
    校验和:提供额外的可靠性
    紧急指针:标记紧急数据在数据字段中的位置。
    选项部分:其最大长度可根据TCP首部长度进行推算。TCP首部长度用4位表示,选项部分最长为:(2^4-1)*4-20=40字节

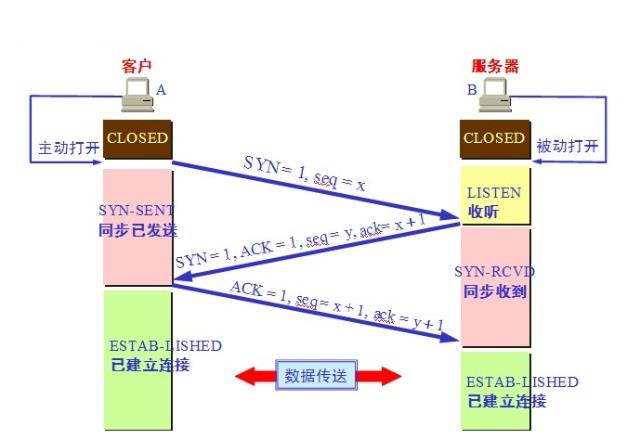

TCP三次握手(必记)

网络及TCP

第一次握手:建立连接。客户端发送连接请求报文段,将SYN位置为1,Sequence Number为x;然后,客户端进入SYN_SEND状态,等待服务器的确认

第二次握手:服务器收到SYN报文段。服务器收到客户端的SYN报文段,需要对这个SYN报文段进行确认,设置Acknowledgment Number为x+1(Sequence Number+1);同时,自己自己还要发送SYN请求信息,将SYN位置为1,Sequence Number为y;服务器端将上述所有信息放到一个报文段(即SYN+ACK报文段)中,一并发送给客户端,此时服务器进入SYN_RECV状态

第三次握手:客户端收到服务器的SYN+ACK报文段。然后将Acknowledgment Number设置为y+1,向服务器发送ACK报文段,这个报文段发送完毕以后,客户端和服务器端都进入ESTABLISHED状态,完成TCP三次握手

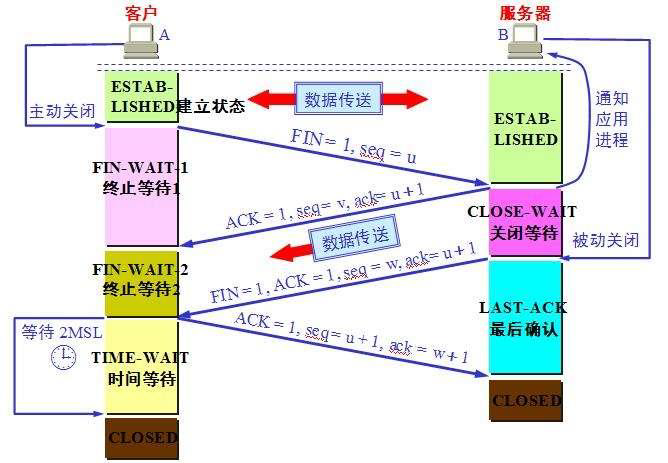

TCP四次挥手(必记)

网络及TCP

第一次分手:主机1(可以使客户端,也可以是服务器端),设置Sequence Number和Acknowledgment Number,向主机2发送一个FIN报文段;此时,主机1进入FIN_WAIT_1状态;这表示主机1没有数据要发送给主机2了

第二次分手:主机2收到了主机1发送的FIN报文段,向主机1回一个ACK报文段,Acknowledgment Number为Sequence Number加1;主机1进入FIN_WAIT_2状态;主机2告诉主机1,我“同意”你的关闭请求

第三次分手:主机2向主机1发送FIN报文段,请求关闭连接,同时主机2进入LAST_ACK状态

第四次分手:主机1收到主机2发送的FIN报文段,向主机2发送ACK报文段,然后主机1进入TIME_WAIT状态;主机2收到主机1的ACK报文段以后,就关闭连接;此时,主机1等待2MSL后依然没有收到回复,则证明Server端已正常关闭,那好,主机1也可以关闭连接了

上图名词解释:

CLOSED 没有任何连接状态
LISTEN 侦听状态,等待来自远方TCP端口的连接请求
SYN-SENT 在发送连接请求后,等待对方确认
SYN-RECEIVED 在收到和发送一个连接请求后,等待对方确认
ESTABLISHED 代表传输连接建立,双方进入数据传送状态
FIN-WAIT-1 主动关闭,主机已发送关闭连接请求,等待对方确认
FIN-WAIT-2 主动关闭,主机已收到对方关闭传输连接确认,等待对方发送关闭传输连接请求
TIME-WAIT 完成双向传输连接关闭,等待所有分组消失
CLOSE-WAIT 被动关闭,收到对方发来的关闭连接请求,并已确认
LAST-ACK 被动关闭,等待最后一个关闭传输连接确认,并等待所有分组消失
CLOSING 双方同时尝试关闭传输连接,等待对方确认
客户端的典型状态转移

    客户端通过connect系统调用主动与服务器建立连接connect系统调用首先给服务器发送一个同步报文段,使连接转移到SYN_SENT状态。
    此后connect系统调用可能因为如下两个原因失败返回:
    1、如果connect连接的目标端口不存在(未被任何进程监听),或者该端口仍被处于TIME_WAIT状态的连接所占用(见后文),则服务器将给客户端发送一个复位报文段,connect调用失败。
    2、如果目标端口存在,但connect在超时时间内未收到服务器的确认报文段,则connect调用失败。
    connect调用失败将使连接立即返回到初始的CLOSED状态。如果客户端成功收到服务器的同步报文段和确认,则connect调用成功返回,连接转移至ESTABLISHED状态

    当客户端执行主动关闭时,它将向服务器发送一个结束报文段,同时连接进入FIN_WAIT_1状态。若此时客户端收到服务器专门用于确认目的的确认报文段,则连接转移至FIN_WAIT_2状态。当客户端处于FIN_WAIT_2状态时,服务器处于CLOSE_WAIT状态,这一对状态是可能发生半关闭的状态。此时如果服务器也关闭连接(发送结束报文段),则客户端将给予确认并进入TIME_WAIT状态
    客户端从FIN_WAIT_1状态可能直接进入TIME_WAIT状态(不经过FIN_WAIT_2状态),前提是处于FIN_WAIT_1状态的服务器直接收到带确认信息的结束报文段(而不是先收到确认报文段,再收到结束报文段)

    处于FIN_WAIT_2状态的客户端需要等待服务器发送结束报文段,才能转移至TIME_WAIT状态,否则它将一直停留在这个状态。如果不是为了在半关闭状态下继续接收数据,连接长时间地停留在FIN_WAIT_2状态并无益处。连接停留在FIN_WAIT_2状态的情况可能发生在:客户端执行半关闭后,未等服务器关闭连接就强行退出了。此时客户端连接由内核来接管,可称之为孤儿连接(和孤儿进程类似)。
    Linux为了防止孤儿连接长时间存留在内核中,定义了两个内核参数:
    /proc/sys/net/ipv4/tcp_max_orphans 指定内核能接管的孤儿连接数目
    /proc/sys/net/ipv4/tcp_fin_timeout 指定孤儿连接在内核中生存的时间
TCP超时重传

    异常网络状况下(开始出现超时或丢包),TCP控制数据传输以保证其承诺的可靠服务
    TCP服务必须能够重传超时时间内未收到确认的TCP报文段。为此,TCP模块为每个TCP报文段都维护一个重传定时器,该定时器在TCP报文段第一次被发送时启动。如果超时时间内未收到接收方的应答,TCP模块将重传TCP报文段并重置定时器。至于下次重传的超时时间如何选择,以及最多执行多少次重传,就是TCP的重传策略
    与TCP超时重传相关的两个内核参数:
    /proc/sys/net/ipv4/tcp_retries1,指定在底层IP接管之前TCP最少执行的重传次数,默认值是3
    /proc/sys/net/ipv4/tcp_retries2,指定连接放弃前TCP最多可以执行的重传次数,默认值是15(一般对应13~30min)
拥塞控制

    TCP为提高网络利用率,降低丢包率,并保证网络资源对每条数据流的公平性。即所谓的拥塞控制
    TCP拥塞控制的标准文档是RFC 5681,其中详细介绍了拥塞控制的四个部分:慢启动(slow start)、拥塞避免(congestion avoidance)、快速重传(fast retransmit)和快速恢复(fast recovery)。拥塞控制算法在Linux下有多种实现,比如reno算法、vegas算法和cubic算法等。它们或者部分或者全部实现了上述四个部分
    当前所使用的拥塞控制算法
    /proc/sys/net/ipv4/tcp_congestion_control
TCP协议

    传输层通过port号,确定应用层协议
    Port number:
    tcp:传输控制协议,面向连接的协议;通信前需要建立虚拟链路;结束后拆除链路
            0-65535
    udp:User Datagram Protocol,无连接的协议
            0-65535
    IANA:互联网数字分配机构(负责域名,数字资源,协议分配)
             0-1023:系统端口或特权端口(仅管理员可用) ,众所周知,永久的分配给固定的系统应用使用,22/tcp(ssh), 80/tcp(http), 443/tcp(https)
             1024-49151:用户端口或注册端口,但要求并不严格,分配给程序注册为某应用使用,1433/tcp(SqlServer),1521/tcp(oracle),
3306/tcp(mysql),11211/tcp/udp(memcached)
    49152-65535:动态端口或私有端口,客户端程序随机使用的端口

    其范围的定义:/proc/sys/net/ipv4/ip_local_port_range
