M22 wireshark使用方法简介

wireshark是一款著名的开源抓包软件,它可以抓取网卡的数据包,以供网络管理员分析。

一 安装方法

debain系安装方法:

sudo add-apt-repository ppa:wireshark-dev/stable
sudo apt update
sudo apt install wireshark

启动wireshark:

sudo wireshark

二 界面布局

M22 wireshark使用方法简介

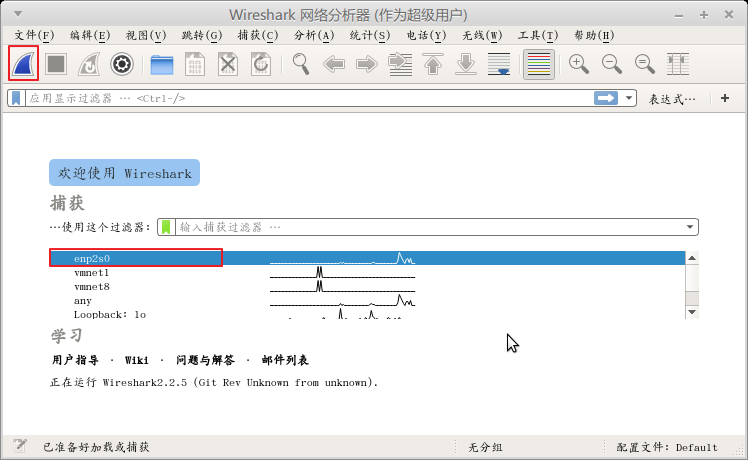

欢迎界面,在此界面可以选择需要抓包的网卡,然后选择左上角的M22 wireshark使用方法简介开始抓包

M22 wireshark使用方法简介



三 详细介绍

1 表达式过滤

M22 wireshark使用方法简介

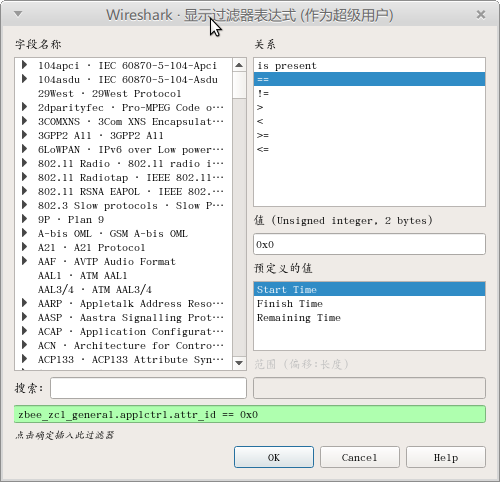

可以根据使用者给定的条件过滤显示抓取的数据包,例如:udp.dstport<80可以过滤显示所有目的端口小于80udp数据包。表达式支持自动补全提示。最右侧的表达式对话框包含了所有可用的过滤选项。

M22 wireshark使用方法简介

可以通过选择不同的选项自动补全过滤条件。

2 封包列表

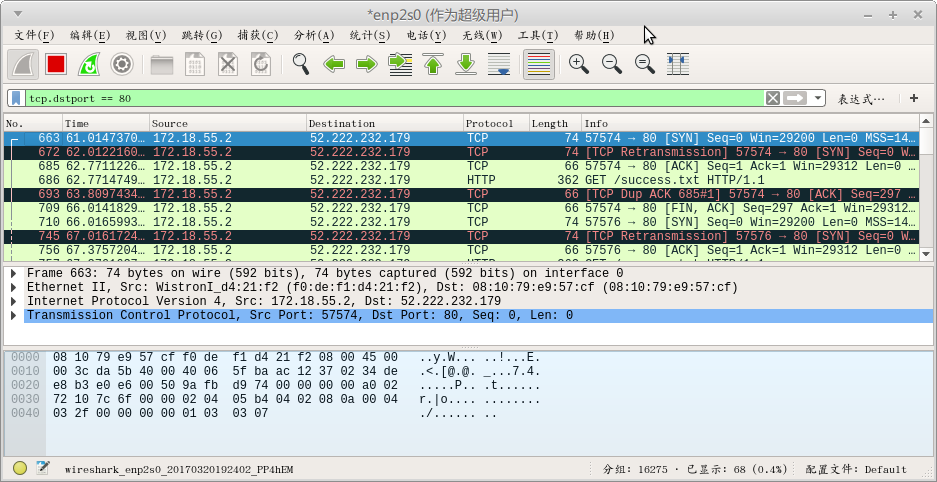

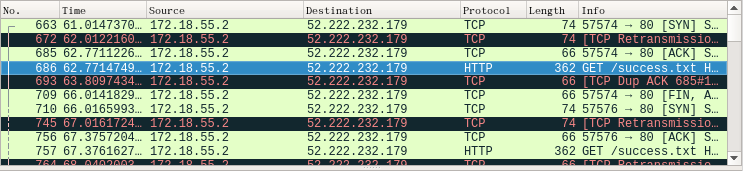

此列表里显示了符合表达式条件的包列表,包括包的序号、时间、源地址、目的地址、协议、包长度与信息。

M22 wireshark使用方法简介

3 封包详细信息

双击封包列表中的任意一项,就可以显示出此项的详细信息

M22 wireshark使用方法简介

其中的下拉选项分别对应:

Frame                                            ===========>     物理层

Ethernet II                                   ===========>     数据链路层

Internet Protocol Version 4           ===========>      网络层

Transmission Control Protocol      ===========>     传输层

Hyperter Transfer Protocol            ===========>     应用层

四 实例分析

通过wireshark分析用户使用浏览器浏览网站的过程。我们浏览网页使用的是http协议,此协议运行在应用层,其下层为tcp协议,所以在进行传输过程中需要经历tcp协议三次握手,http协议传输超文本信息,tcp协议的四次挥手。

1 tcp三次握手

M22 wireshark使用方法简介

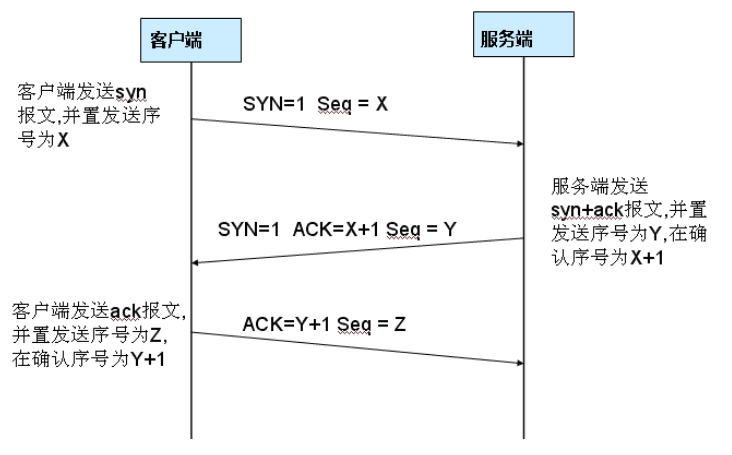

上图是三次握手的原理图,下图为封包列表

M22 wireshark使用方法简介

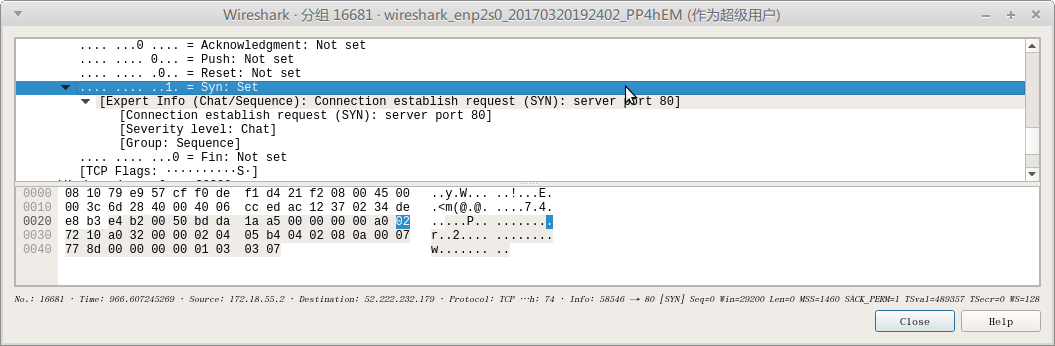

第一个包的Syn位为1

M22 wireshark使用方法简介

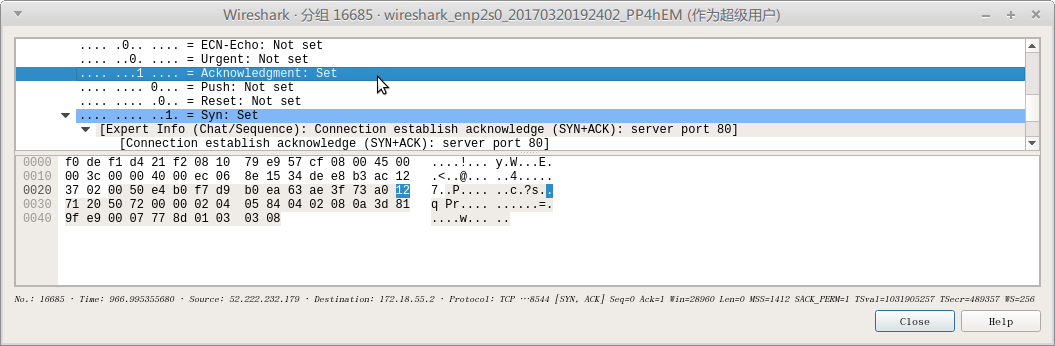

第二个包的ACKSyn位为1

M22 wireshark使用方法简介

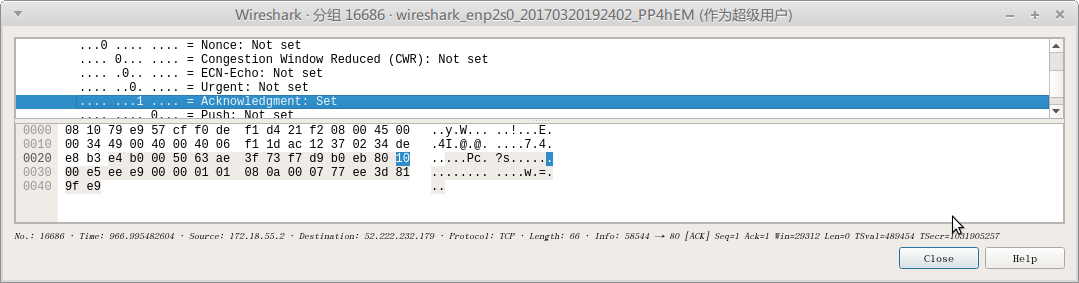

第三个包的ACK位为1



M22 wireshark使用方法简介

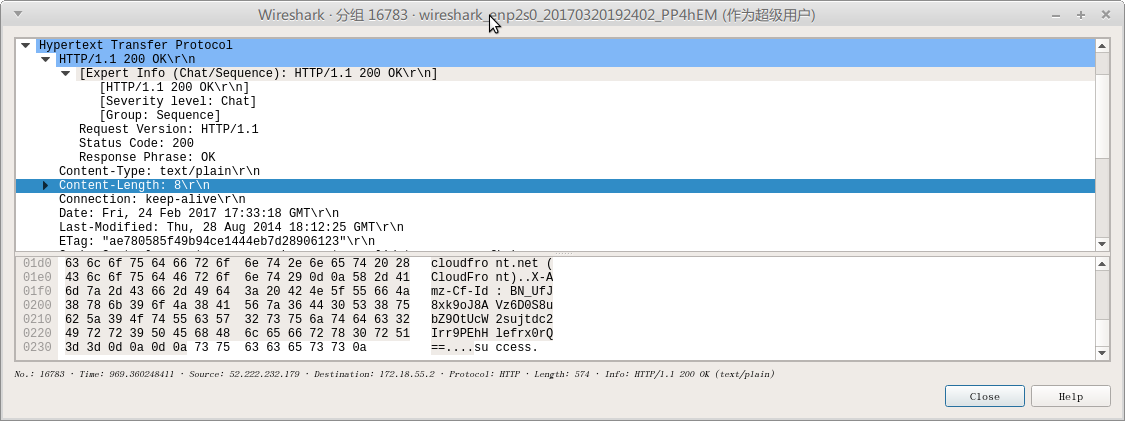

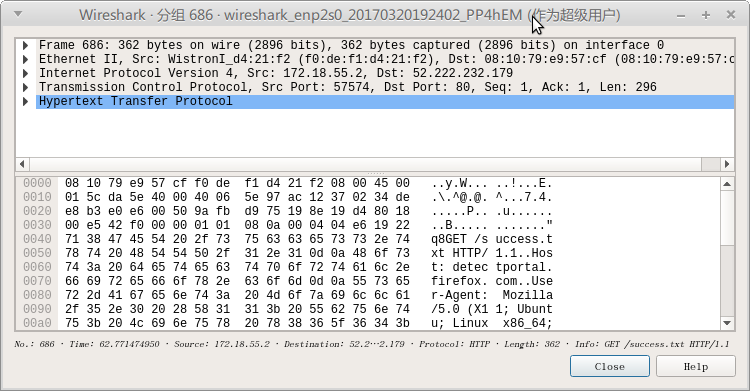

2 传输http信息

M22 wireshark使用方法简介

M22 wireshark使用方法简介

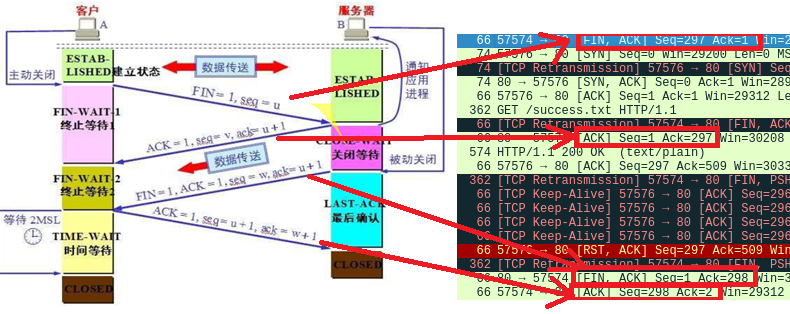

3 四次挥手

M22 wireshark使用方法简介

五 流追踪

wireshark抓取的数据是以分段的数据包形式存在的,如果要把这些数据包合成更容易阅读的形式,就可以使用流追踪。

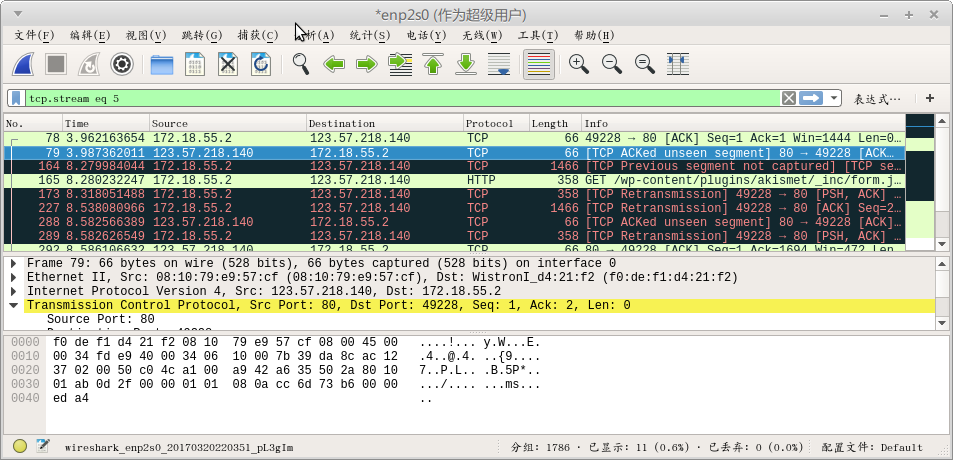

选择感兴趣的封装包,点击鼠标右键选择“追踪流”,再选择相应的流形式

M22 wireshark使用方法简介

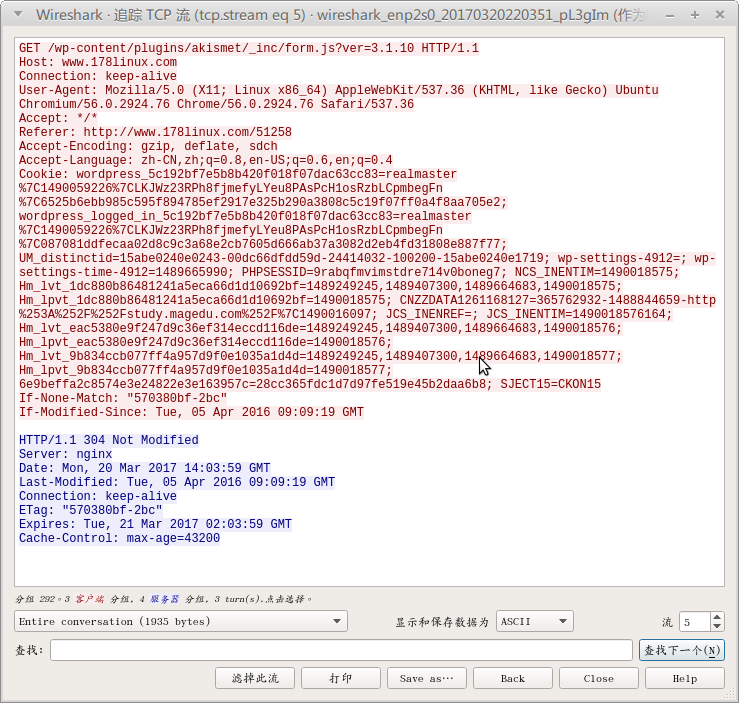

程序会自动选择所有相关的数据包组成的包流。

M22 wireshark使用方法简介

六 总结

上面是博主总结的wireshark的入门用法,但是使用这些方法诊断网络状况还不够,博主会在今后追加内容,敬请关注。
