LVS虚拟服务器相关实验

本节内容主要是是lvs相关性实验,及lvs健康性检查工具Ldirectord

本节索引:

一、实验:实现LVS-NAT

二、实验:实现LVS与RS之间添加路由器的LVS-NAT

(1)实现端口映射

(2)添加权重

三、实验:实现单网络LVS-DR

四、Ldirectord:实现LVS的RS健康性检查





一、实验:实现LVS-NAT

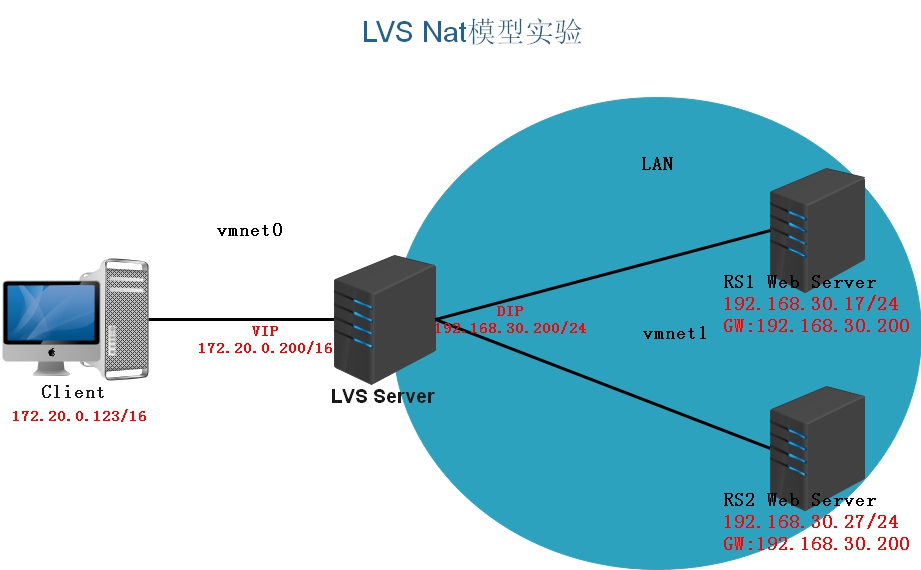

逻辑拓扑:

Nat模型

前期准备:

CLIENT:   172.20.0.123; 网关:172.20.0.200

LVS:     VIP:192.168.30.200, DIP:172.20.0.200,启用ip_forward

RS1:     192.168.30.17

RS2:     192.168.30.27



LVS:

开启路由转发

echo net.ipv4.ip_forward=1 >> /etc/sysctl.conf

sysctl –p

sysctl –a |grep ip_f





RS1、2:

搭建WEB环境

网关指向192.168.30.200

yum install httpd

RS1:

echo RS1> /var/www/html/index.html

systemctl start httpd

RS2:

echo RS2> /var/www/html/index.html

systemctl start httpd



LVS:

添加LVS规则

yum install ipvsadm

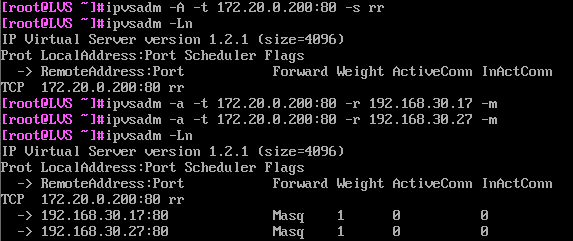

Ipvsadm –A –t 172.20.0.200:80 –s rr

Ipvsadm –a –t 172.20.0.200:80  –r 192.168.30.17 –m

Ipvsadm –a –t 172.20.0.200:80  –r 192.168.30.27 –m

Ipvsadm –Ln

1



测试:

curl 172.20.0.200

6





二、实验:实现LVS与RS之间添加路由器的LVS-NAT

逻辑拓扑:

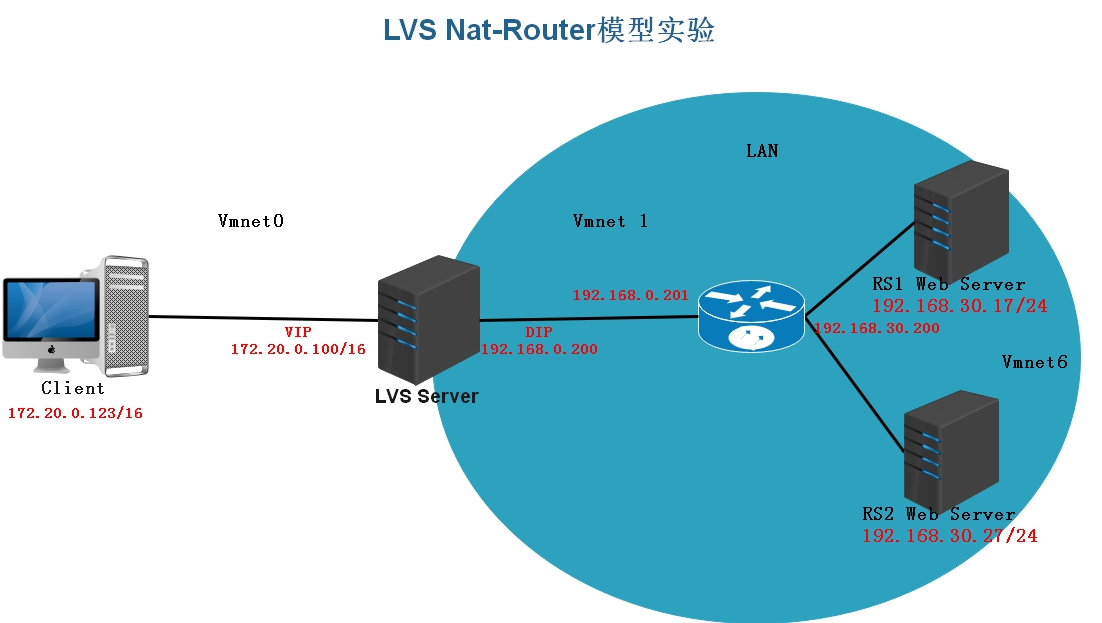

Nat-Router模型

前期准备:

新增加一台虚拟机作为路由器,按下图进行网络环境搭建

CLIENT:   172.20.0.123;网关:172.20.0.200

LVS:   192.168.30.0,172.20.0.200,不启用ip_forward

ROUTER: VIP:172.20.0.100/16;DIP:192.168.30.200 /24,启用ip_forward

RS1:  192.168.30.17

RS2:  192.168.30.27

路由器必须配置到LVS的网关,并且开启路由转发功能

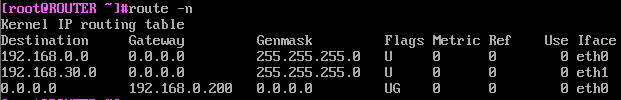

3

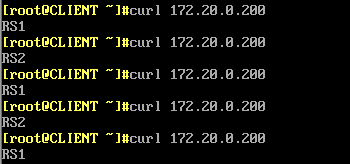

curl 172.20.0.200测试

4



实现端口映射:

以httpd服务为例,修改其中一台RS服务器的80端口为8080

RS1:

vim /etc/httpd/conf/httpd.conf

Listen 80 ==>Listen 8080



LVS:

清除原有LVS规则

ipvsadm -C

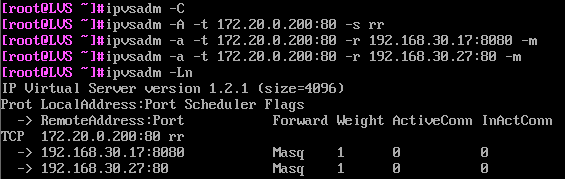

ipvsadm -A -t 172.20.0.200:80 -s rr

ipvsadm -a -t 172.20.0.200:80 -r 192.168.30.17:8080 -m

ipvsadm -a -t 172.20.0.200:80 -r 192.168.30.27:80 -m

5

CLIENT:

6



添加权重:

LVS:

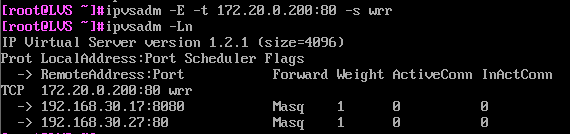

修改调度算法为wrr模式

7

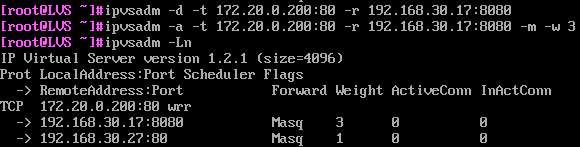

ipvsadm -a -t 172.20.0.200:80 -r 192.168.30.17:8080 -m -w 3

8



CLIENT:

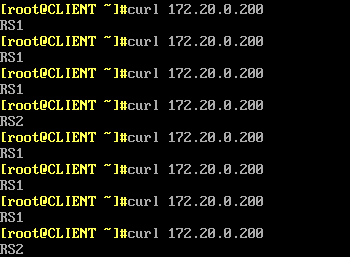

我们看到LVS已按RS1:RS1 = 3:1的权重进行调度

9





三、实验:实现单网络LVS-DR

逻辑拓扑:

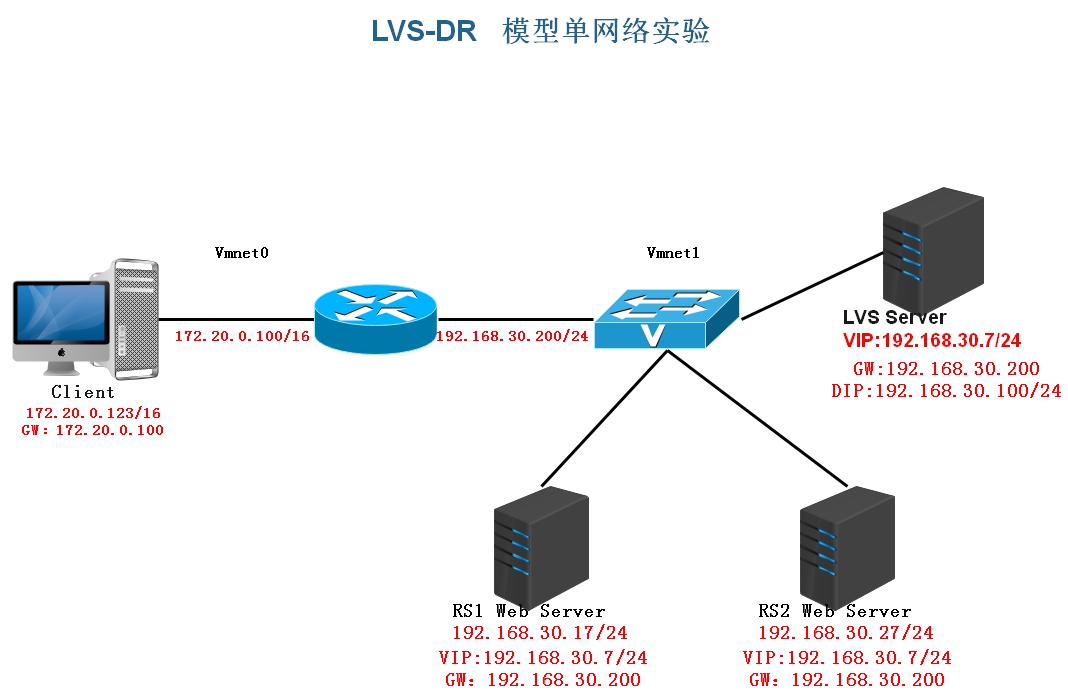

LVS-DR模型-单网络

前期准备:

5台虚拟机,网络环境配置如下:

CLIENT:    桥接模式;172.20.0.222/16

ROUTER:  桥接模式;172.20.0.200/16;192.168.30.200/24

LVS:  仅主机模式;VIP:192.168.30.7/24;DIP:192.168.30.100/24

RS1:  仅主机模式;192.168.30.17/24;VIP:192.168.30.7/24

RS2:  仅主机模式;192.168.30.27/24;VIP:192.168.30.7/24



RS1,RS2:

echo 1> /proc/sys/net/ipv4/conf/lo/arp_ignore

echo 1> /proc/sys/net/ipv4/conf/all/arp_ignore

echo 2> /proc/sys/net/ipv4/conf/lo/arp_announce

echo 2> /proc/sys/net/ipv4/conf/all/arp_announce

一般习惯是将VIP绑定到RS服务器的回环网卡lo上

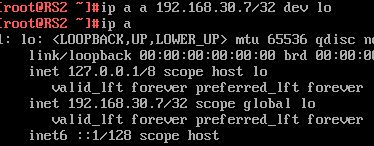

ip a a 192.168.30.7/32 dev lo

1

在RS1,RS2上搭建web服务

yum install httpd

RS1:

echo RS1> /var/www/html/index.html

systemctl start httpd

RS2:

echo RS2> /var/www/html/index.html

systemctl start httpd





LVS:

网络配置要求

VIP:  ip addr a192.168.30.7/32 dev lo

DIP:  192.168.30.100/24 eth0

GATEWAY:  192.168.30.X          #网关必须配,但可随意配置,同一网段即可

配置调度策略:

yum install ipvsadm

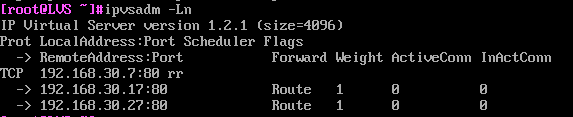

ipvsadm -A -t 192.168.30.7:80 -s rr

ipvsadm -a -t 192.168.30.7:80 -r 192.168.30.17      #默认dr模型

ipvsadm -a -t 192.168.30.7:80 -r 192.168.30.27

2



CLIENT:

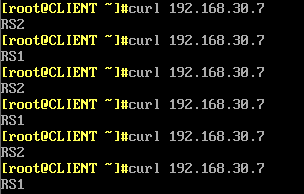

测试

3



四、Ldirectord:实现LVS的RS健康性检查

ldirectord:监控和控制LVS守护进程,可管理LVS规则

包名:ldirectord-3.9.6-0rc1.1.1.x86_64.rpm

文件:

/etc/ha.d/ldirectord.cf    主配置文件

/usr/share/doc/ldirectord-3.9.6/ldirectord.cf   配置模版

/usr/lib/systemd/system/ldirectord.service    服务

/usr/sbin/ldirectord   主程序

/var/log/ldirectord.log   日志

/var/run/ldirectord.ldirectord.pid pid   文件

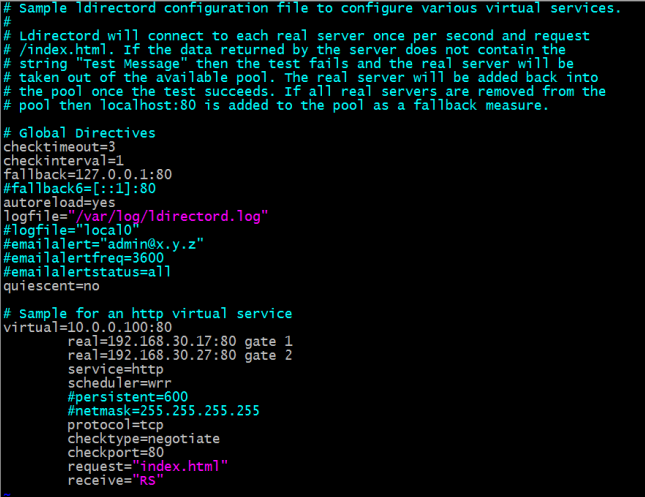

Ldirectord配置文件示例

checktimeout=3

checkinterval=1

autoreload=yes

logfile=”/var/log/ldirectord.log”       #日志文件

quiescent=no                                        #down时yes权重为0,no为删除

virtual=5                                               #指定VS的FWM或IP:port

real=172.16.0.7:80 gate 2

real=172.16.0.8:80 gate 1

fallback=127.0.0.1:80 gate #sorry server

service=http

scheduler=wrr

checktype=negotiate

checkport=80

request=”index.html”

receive=”test Ldirectord”

Ldirectord配置

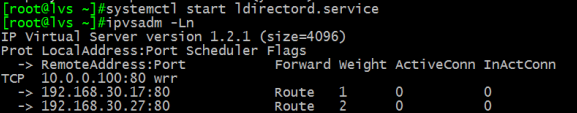

重启ldirectord服务,将自动生成LVS规则

systemctl start ldirectord

Ldirectord配置2

默认情况下,当有一台RS服务器宕机时,LVS还将继续调度,启动ldirectord服务后,当某台RS服

务器宕机后,LVS将不再继续调度至该台服务器
