防火墙技术(一)

防火墙(Firewall),也称防护墙,是由Check Point创立者Gil Shwed于1993年发明并引入国际互联网。它是一种位于内部网络与外部网络之间的网络安全系统。一项信息安全的防护系统,依照特定的规则,允许或是限制传输的数据通过。

本节索引:

一、防火墙介绍

二、iptables工具

三、iptables基本命令使用举例

三、SNAT与DNAT地址转换



一、防火墙介绍

防火墙的分类

按防火墙服务范围可分为:

主机防火墙:服务范围为当前主机

网络防火墙:服务范围为防火墙一侧的局域网



软硬件可分为:

硬件防火墙:在专用硬件级别实现部分功能的防火墙;另一个部分功能基于软件

实现,Checkpoint,NetScreen

软件防火墙:运行于通用硬件平台之上的防火墙的应用软件



OSI模型可分为:

网络层防火墙:OSI下面第三层

应用层防火墙/代理服务器:代理网关,OSI七层



Netfilter组件

Netfilter是Linux 2.4内核防火墙框架,该框架既简洁又灵活,可实现安全策略应用

中的许多功能,如数据包过滤、数据包处理、地址伪装、透明代理、动态网络地址转

(Network Address Translation,NAT),以及基于用户及媒体访问控制(Media

Access Control,MAC)地址的过滤和基于状态的过滤、包速率限制等。



特性:

内核空间,集成在Linux内核中

扩展各种网络服务的结构化底层框架

内核中选取五个位置放了五个hook(勾子) function(INPUT、OUTPUT、FORWARD、

PREROUTING、POSTROUTING),而这五个hook function向用户开放,用户可以通过一

个命令工具(iptables)向其写入规则

由信息过滤表(table)组成,包含控制IP包处理的规则集(rules),规则被分组放

在链(chain)上

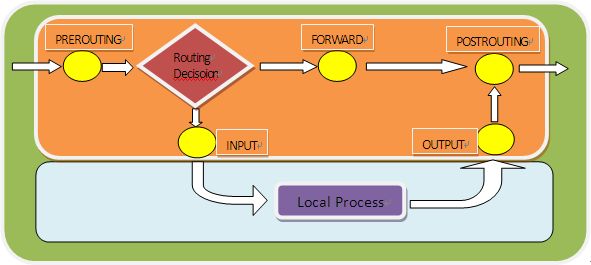

三种报文流向:

流入本机:PREROUTING –> INPUT–>用户空间进程

流出本机:用户空间进程 –>OUTPUT–> POSTROUTING

转发:PREROUTING –> FORWARD –> POSTROUTING

timg_image&quality=80&size=b9999_10000&sec=1530335045851&di=3ca9d674c9be44456c2a



iptables由四个表和五个链以及一些规则组成

四个表table:filter、nat、mangle、raw

filter表:过滤规则表,根据预定义的规则过滤符合条件的数据包

nat表:network address translation 地址转换规则表

mangle:修改数据标记位规则表

raw:关闭NAT表上启用的连接跟踪机制,加快封包穿越防火墙速度

优先级由高到低的顺序为:raw–>mangle–>nat–>filter



五个内置链chain

INPUT

OUTPUT

FORWARD

PREROUTING

POSTROUTING

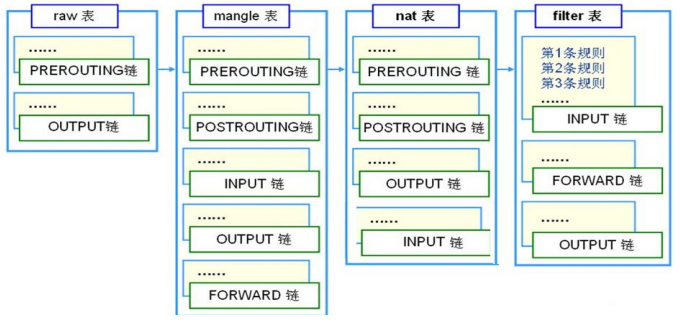

表链结构







二、iptables工具

格式:iptables [-t table] SUBCOMMAND chain [-m matchname [per-matchoptions]] -j

targetname  [per-target-options]

(1)table:

raw, mangle, nat, [filter]默认



(2)SUBCOMMAND:

1、链管理:

-N             new, 自定义一条新的规则链

-X              delete,删除自定义的空的规则链

-P              Policy,设置默认策略;对filter表中的链而言,其默认策略有:

ACCEPT            接受

DROP                丢弃

-E              重命名自定义链;引用计数不为0的自定义链不能够被重命名,也不能被删除



2、查看:

-L              list, 列出指定鏈上的所有规则,本选项须置后

-n              numberic,以数字格式显示地址和端口号

-v              verbose,详细信息

-vv           更详细

-x              exactly,显示计数器结果的精确值,而非单位转换后的易读值

–line-numbers        显示规则的序号

常用组合:

-vnL

–vvnxL –line-numbers

-S selected,以iptables-save          命令格式显示链上规则



3、规则管理:

-A:append,追加

-I:insert, 插入,要指明插入至的规则编号,默认为第一条

-D:delete,删除

(1) 指明规则序号

(2) 指明规则本身

-R:replace,替换指定链上的指定规则编号

-F:flush,清空指定的规则链

-Z:zero,置零

iptables的每条规则都有两个计数器

(1) 匹配到的报文的个数

(2) 匹配到的所有报文的大小之和



(3)扩展匹配条件

扩展匹配条件:需要加载扩展模块(/usr/lib64/xtables/*.so),方可生效

查看帮助 man iptables-extensions

扩展匹配分为隐性扩展和显性扩展两种

隐性扩展:不需要写模块名称

如:iptables -A INPUT -s 192.168.30.6 -p tcp –dport 139 -j REJECT

显性扩展:必须指定模块名称

如:iptables -A INPUT -p tcp -m multiport –dports 21,80,445 -j REJECT



(4)处理动作:

-j targetname [per-target-options]

简单:    ACCEPT,DROP

扩展:    REJECT:–reject-with:icmp-port-unreachable默认

RETURN:返回调用链

REDIRECT:端口重定向

LOG:记录日志,dmesg

MARK:做防火墙标记

DNAT:目标地址转换

SNAT:源地址转换

MASQUERADE:地址伪装

自定义链:





三、iptables基本命令使用举例

(一)链及NAT的基本操作

1、清除所有的规则。

1)清除预设表filter中所有规则链中的规则。

# iptables -F

2)清除预设表filter中使用者自定链中的规则。

#iptables -X

#iptables -Z

3)清楚NAT表规则

#iptables -F -t nat

4)NAT表的显示

#iptables -t nat -nL



2、设置链的默认策略。一般有两种方法。

1)首先允许所有的包,然后再禁止有危险的包通过放火墙。

#iptables -P INPUT ACCEPT

#iptables -P OUTPUT ACCEPT

#iptables -P FORWARD ACCEPT

2)首先禁止所有的包,然后根据需要的服务允许特定的包通过防火墙。

#iptables -P INPUT DROP

#iptables -P OUTPUT DROP

#iptables -P FORWARD DROP

3、列出表/链中的所有规则。默认只列出filter表。

#iptables -L

4、向链中添加规则。下面的语句用于开放网络接口:

#iptables -A INPUT -i lo -j ACCEPT

#iptables -A OUTPUT -o lo -j ACCEPT

#iptables -A INPUT -i eth0 -j ACEPT

#iptables -A OUTPUT -o eth1 -j ACCEPT

#iptables -A FORWARD -i eth1 -j ACCEPT

#iptables -A FORWARD -0 eth1 -j ACCEPT

注意:由于本地进程不会经过FORWARD链,因此回环接口lo只在INPUT和OUTPUT两个链上作用。

5、使用者自定义链。

#iptables -N custom

#iptables -A custom -s 0/0 -d 0/0 -p icmp -j DROP

#iptables -A INPUT -s 0/0 -d 0/0 -j DROP



(二)设置基本的规则匹配

1、指定协议匹配。

1)匹配指定协议。

#iptables -A INPUT -p tcp

2)匹配指定协议之外的所有协议。

#iptables -A INPUT -p !tcp



2、指定地址匹配。

1)指定匹配的主机。

#iptables -A INPUT -s 192.168.0.18

2)指定匹配的网络。

#iptables -A INPUT -s 192.168.2.0/24

3)匹配指定主机之外的地址。

#iptables -A FORWARD -s !192.168.0.19

4)匹配指定网络之外的网络。

#iptables -A FORWARD -s ! 192.168.3.0/24



3、指定网络接口匹配。

1)指定单一的网络接口匹配。

#iptables -A INPUT -i eth0

#iptables -A FORWARD -o eth0

2)指定同类型的网络接口匹配。

#iptables -A FORWARD -o ppp+



4、指定端口匹配。

1)指定单一端口匹配。

#iptables -A INPUT -p tcp –sport www

#iptables -A INPUT -p udp –dport 53

2)匹配指定端口之外的端口。

#iptables -A INPUT -p tcp –dport !22

3)匹配端口范围。

#iptables -A INPUT -p tcp –sport 22:80

4)匹配ICMP端口和ICMP类型。

#iptables -A INOUT -p icmp –icimp-type 8

5)指定ip碎片。

每个网络接口都有一个MTU(最大传输单元),这个参数定义了可以通过的数据包的最大尺寸。如果一个

数据包大于这个参数值时,系统会将其划分成更小的数据包称为ip碎片)来传输,而接受方则对这些ip碎

片再进行重组以还原整个包。这样会导致一个问题:当系统将大数据包划分成ip碎片传输时,第一个碎片

含有完整的包头信息(IP+TCP、UDP和ICMP),但是后续的碎片只有包头的部分信息(如源地址、目的

地址)。因此,检查后面的ip碎片的头部(象有TCP、UDP和ICMP一样)是不可能的。假如有这样的一条

规则:

#iptables -A FORWARD -p tcp -s 192.168.1.0/24 -d 192.168.2.100 –dport 80 -j ACCEPT

并且这时的FORWARD的policy为DROP时,系统只会让第一个ip碎片通过,而余下的碎片因为包头信息不

完整而无法通过。可以通过—fragment/-f 选项来指定第二个及以后的ip碎片解决上述问题。

#iptables -A FORWARD -f -s 192.168.1.0/24 -d 192.168.2.100 -j ACCEPT

注意现在有许多进行ip碎片***的实例,如DoS***,因此允许ip碎片通过是有安全隐患的,对于这一点可以

采用iptables的匹配扩展来进行限制。



(三)设置扩展的规则匹配(举例已忽略目标动作)

1、多端口匹配。

1)匹配多个源端口。

#iptables -A INPUT -p tcp -m multiport –sport 22,53,80,110

2)匹配多个目的端口。

#iptables -A INPUT -p tcp -m multiport –dpoort 22,53,80

3)匹配多端口(无论是源端口还是目的端口)

#iptables -A INPUT -p tcp -m multiport –port 22,53,80,110



2、指定TCP匹配扩展

使用 –tcp-flags 选项可以根据tcp包的标志位进行过滤。

#iptables -A INPUT -p tcp –tcp-flags SYN,FIN,ACK SYN

#iptables -A FROWARD -p tcp –tcp-flags ALL SYN,ACK

上实例中第一个表示SYN、ACK、FIN的标志都检查,但是只有SYN匹配。第二个表示ALL(SYN,

ACK,FIN,RST,URG,PSH)的标志都检查,但是只有设置了SYN和ACK的匹配。

#iptables -A FORWARD -p tcp –syn

选项—syn相当于”–tcp-flags SYN,RST,ACK SYN”的简写。



3、limit速率匹配扩展。

1)指定单位时间内允许通过的数据包个数,单位时间可以是/second、/minute、/hour、/day或使用第一个子母。

#iptables -A INPUT -m limit –limit 300/hour

2 )指定触发事件的阀值。

#iptables -A INPUT -m limit –limit-burst 10

用来比对一次同时涌入的封包是否超过10个,超过此上限的包将直接丢弃。

3)同时指定速率限制和触发阀值。

#iptables -A INPUT -p icmp -m limit –-limit 3/m –limit-burst 3

表示每分钟允许的最大包数量为限制速率(本例为3)加上当前的触发阀值burst数。任何情况下,都可保

证3个数据包通过,触发阀值burst相当于允许额外的包数量。



4、基于状态的匹配扩展(连接跟踪)

每个网络连接包括以下信息:源地址、目标地址、源端口、目的端口,称为套接字对(socket pairs);协

议类型、连接状态(TCP协议)

和超时时间等。防火墙把这些信息称为状态(stateful)。状态包过滤防火墙能在内存中维护一个跟踪状态

的表,比简单包过滤防火墙具有更大的安全性,命令格式如下:

iptables -m state –-state [!]state [,state,state,state]

其中,state表是一个逗号分割的列表,用来指定连接状态,4种:

>NEW:该包想要开始一个新的连接(重新连接或连接重定向)

>RELATED:该包是属于某个已经建立的连接所建立的新连接。举例:

FTP的数据传输连接和控制连接之间就是RELATED关系。

>ESTABLISHED:该包属于某个已经建立的连接。

>INVALID:该包不匹配于任何连接,通常这些包被DROP。

>UNTRACKED:未进行追踪的连接,如raw表中关闭追踪

示例:

iptables -A INPUT -d 172.16.1.10 -p tcp -m multiport –dports 22,80 -m state —

state NEW,ESTABLISHED -j ACCEPT

iptables -A OUTPUT -s 172.16.1.10 -p tcp -m multiport –sports 22,80 -m state —

state ESTABLISHED -j ACCEPT

已经追踪到的并记录下来的连接信息库

/proc/net/nf_conntrack

调整连接追踪功能所能够容纳的最大连接数量

/proc/sys/net/nf_conntrack_max

不同的协议的连接追踪时长

/proc/sys/net/netfilter/

注意:CentOS7 需要加载模块: modprobe nf_conntrack





开放被动模式的ftp服务

(1) 装载ftp连接追踪的专用模块:

跟踪模块路径:/lib/modules/kernelversion/kernel/net/netfilter

vim /etc/sysconfig/iptables-config 配置文件

IPTABLES_MODULES=“nf_conntrack_ftp”

modproble nf_conntrack_ftp

(2) 放行请求报文:

命令连接:NEW, ESTABLISHED

数据连接:RELATED, ESTABLISHED

iptables –I INPUT -d LocalIP -p tcp -m state –state ESTABLISHED,RELATED -j ACCEPT

iptables -A INPUT -d LocalIP -p tcp –dport 21 -m state –state NEW -j ACCEPT

(3) 放行响应报文:

iptables -I OUTPUT -s LocalIP -p tcp -m state –state ESTABLISHED -j ACCEPT



开放被动模式的ftp服务示例:

yum install vsftpd

systemctl start vsftpd

modprobe nf_conntrack_ftp

iptables -F

iptables -A INPUT -m state –state ESTABLISHED,RELATED -j ACCEPT

iptables -A INPUT -p tcp –dport 21 -m state –state NEW -j ACCEPT

iptables -A OUTPUT -m state –state ESTABLISHED -j ACCEPT

iptables -P INPUT DROP

iptables -P OUTPUT DROP

iptables –vnL



iptable防火墙优化原则

任何不允许的访问,应该在请求到达时给予拒绝

规则在链接上的次序即为其检查时的生效次序

基于上述,规则优化

1 安全放行所有入站和出站的状态为ESTABLISHED状态连接

2 谨慎放行入站的新请求

3 有特殊目的限制访问功能,要在放行规则之前加以拒绝

4 同类规则(访问同一应用),匹配范围小的放在前面,用于特殊处理

5 不同类的规则(访问不同应用),匹配范围大的放在前面

6 应该将那些可由一条规则能够描述的多个规则合并为一条

7 设置默认策略,建议白名单(只放行特定连接)

1) iptables -P,不建议

2) 建议在规则的最后定义规则做为默认策略



四、NAT地址转换

NAT:network address translation

PREROUTING,INPUT,OUTPUT,POSTROUTING

请求报文:修改源/目标IP,由定义如何修改

响应报文:修改源/目标IP,根据跟踪机制自动实现



SNAT:source NAT POSTROUTING, INPUT

让本地网络中的主机通过某一特定地址访问外部网络,实现地址伪装

请求报文:修改源IP

典型应用场景:多个PC机使用ADSL路由器共享上网,每个PC机都配置了内网IP,PC机访问

外部网络的时候,路由器将数据包的报头中的源地址替换成路由器的ip,当外部网络的服

务器比如网站web服务器接到访问请求的时候,他的日志记录下来的是路由器的ip地址,而

不是pc机的内网ip;这是因为,这个服务器收到的数据包的报头里边的“源地址”,已经

被替换了所以叫做SNAT,基于源地址的地址转换。





DNAT:destination NAT PREROUTING , OUTPUT

把本地网络中的主机上的某服务开放给外部网络访问(发布服务和端口映射),

但隐藏真实IP

请求报文:修改目标IP

典型应用场景:比如有web服务器放在内网配置内网ip,前端有个防火墙配置公网ip,互联

网上的访问者使用公网ip来访问这个网站当访问的时候,客户端发出一个数据包,这个数据

包的报头里边,目标地址写的是防火墙的公网ip,防火墙会把这个数据包的报头改写一次,

将目标地址改写成web服务器的内网ip,然后再把这个数据包发送到内网的web服务器上,这

样,数据包就穿透了防火墙,并从公网ip变成了一个对内网地址的访问了,即DNAT,基于目

标的网络地址转换。



PNAT:port nat端口和IP都进行修改



SNAT:固定IP

–to-source [ipaddr[-ipaddr]][:port[-port]]

–random

iptables -t nat -A POSTROUTING -s LocalNET ! -d LocalNet -j SNAT –tosource ExtIP

示例:

iptables -t nat -A POSTROUTING -s 10.0.1.0/24 ! –d 10.0.1.0/24 -j SNAT —

to-source 172.18.1.6-172.18.1.9



SNAT:动态IP

MASQUERADE:地址伪装

如此配置的话,不用指定SNAT的目标ip了,不管现在网卡的出口获得了怎样的动态ip,

MASQUERADE会自动读取网卡现在的ip地址然后做SNAT出去,这样就实现了很好的动态

SNAT地址转换。

–to-ports port[-port]

–random

iptables -t nat -A POSTROUTING -s LocalNET ! -d LocalNet -j  MASQUERADE

示例:

iptables -t nat -A POSTROUTING -s 10.0.1.0/24 ! –d 10.0.1.0/24 -j

MASQUERADE





如何区分SNAT和DNAT

从定义来讲它们一个是源地址转换,一个是目标地址转换。都是地址转换的功能,将私有地

址转换为公网地址。

要区分这两个功能可以简单的由连接发起者是谁来区分:

内部地址要访问公网上的服务时(如web访问),内部地址会主动发起连接,由路由器或者

防火墙上的网关对内部地址做个地址转换,将内部地址的私有IP转换为公网的公有IP,网

关的这个地址转换称为SNAT,主要用于内部共享IP访问外部。



当内部需要提供对外服务时(如对外发布web网站),外部地址发起主动连接,由路由器或

者防火墙上的网关接收这个连接,然后将连接转换到内部,此过程是由带有公网IP的网关替

代内部服务来接收外部的连接,然后在内部做地址转换,此转换称为DNAT,主要用于内部服

务对外发布。

本文来自投稿,不代表Linux运维部落立场,如若转载,请注明出处:http://www.178linux.com/102016
