DNS服务及相关实验

DNS(Domain Name Server,域名服务器)是进行域名(domain name)和与之相对应的IP地址 (IP address)转换的服务器。

本节索引:

一、DNS服务相关介绍

二、实验:搭建正向主DNS服务器

三、实验:泛域名解析,提高访问感受

四、实验:利用DNS实现web服务器负载均衡

五、实验:实现反向解析

六、实验:搭建正向从DNS服务器

七、实验:实现子域

八、实验:forward转发

九、实验:实现智能DNS

timg_image&quality=80&size=b9999_10000&sec=1528194054665&di=8763291c489274bb9113

一、DNS服务相关介绍

DNS:Domain Name Service 应用层协议

C/S,53/udp, 53/tcp

BIND:Bekerley Internat Name Domain

ISC (www.isc.org)



名字解析服务:将全称域名解析为IP地址

FQDN:Fully Qualified Domain Name,完整主机名

www.magedu.com         完整主机名(FQDN)

www             主机名,或者别名

magedu.com          domain域名



分散式解决方案:小环境,特定应用内部集群

/etc/hosts

集中式解决方案:NIS,适合中小型环境

分布式(既分散又集中)解决方案:DNS





本地名称解析配置文件:hosts

Linux:    /etc/hosts

Windows:%WINDIR%/system32/drivers/etc/hosts

         122.10.117.2  www.magedu.com

         93.46.8.89    www.google.com





权威DNS服务器:查询FQDN所在的DNS服务器

13组服务器,13个IP地址存放根域

IPv6,25组跟服务器



DNS查询类型:

   递归查询:负责到底

  迭代查询:不负责到底

解析类型:

正向解析:FQDN –> IP

反向解析:IP –> FQDN

注意:正反向解析是两个不同的名称空间是两棵不同的解析树



DNS服务器的类型:

主DNS服务器

从DNS服务器

缓存DNS服务器(转发器)

主DNS服务器:管理和维护所负责解析的域内解析库的服务器

从DNS服务器:从主服务器或从服务器“复制”(区域传输)解析库副本

序列号:解析库版本号,主服务器解析库变化时,其序列递增 刷新时间间隔:

服务器从主服务器请求同步解析的时间间隔

重试时间间隔:从服务器请求同步失败时,再次尝试时间间隔

过期时长:从服务器联系不到主服务器时,多久后停止服务

“通知”机制:主服务器解析库发生变化时,会主动通知从服务器



bind

相关文件:

/etc/named.conf                              主配置文件

/usr/sbin/named                               主程序

/usr/lib/systemd/system/named.service      服务

/var/named                               存放数据库

/var/named/named.localhost                区域解析库参考文件



cat /var/named/named.localhost

$TTL 1D                                                                              一天作为缓存期

@       IN SOA  @ rname.invalid. (                                   第一个@表示当前域名,第二个@表示主DNS服务器,rname.invalid表示管理员邮箱

0       ; serial            版本序列号,序列号越大表示数据越新,需手动更改

1D      ; refresh        刷新时间

1H      ; retry            重试时间

1W      ; expire        过期时间

3H )    ; minimum      否定答案的TTL值

NS      @

A       127.0.0.1

AAAA    ::1



资源记录:

区域解析库:由众多RR组成:

资源记录:Resource Record, RR

记录类型:A, AAAA, PTR, SOA, NS, CNAME, MX

SOA:Start Of Authority,起始授权记录;一个区域解析库有且仅能有一个SOA记录,

必须位于解析库的第一条记录,定义了谁是主DNS服务器,管理员邮箱及刷新时间(从属DNS服务器拉取

主DNS服务器数据的时间)、重试时间、过期时间及否定答案的TTL值

A:internet Address,作用,FQDN –> IP

AAAA:FQDN –> IPv6

PTR:PoinTeR,IP –> FQDN

NS:Name Server,专用于标明当前区域的DNS服务器

CNAME:Canonical Name,别名记录,如www

MX:Mail eXchanger,邮件交换器



资源记录定义的格式:

语法:name [TTL] IN rr_type value

注意:

(1) TTL可从全局继承

(2) @可用于引用当前区域的名字

(3) 同一个名字可以通过多条记录定义多个不同的值;此时DNS服务器会以轮询

方式响应

(4) 同一个值也可能有多个不同的定义名字;通过多个不同的名字指向同一个值

进行定义;此仅表示通过多个不同的名字可以找到同一个主机





二、实验:搭建正向主DNS服务器

前期准备:

主DNS服务器:192.168.30.10

web服务器:192.168.30.16

客户端:192.168.30.11

实验预期:

客户端访问通过主DNS解析访问http服务器搭建的网页

具体步骤:

1主DNS服务器安装bind包:

yum install bind

2 备份主配置文件,注意保留属性

cp /etc/named.conf  /etc/named.conf.bak  -a

3.开启named服务

Systemctl  start  named

Systemctl  enable  named

4.修改主配置文件:

vim /etc/named.conf

options {

         listen-on port 53 { localhost; };

         allow-query     { local;any; };

};

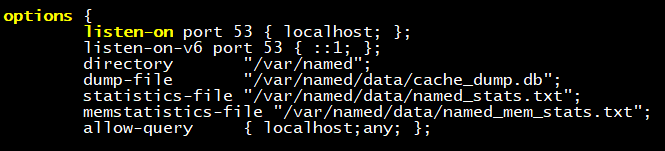

named.conf

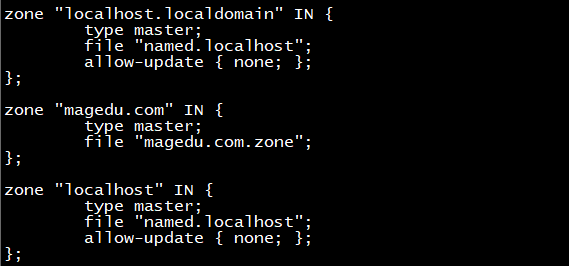

5.修改区域配置文件:

区域配置文件

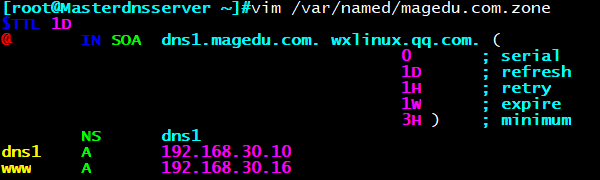

6创建区域解析数据库文件

可参照named.localhost文件进行创建

cp named.localhost  magedu.com.zone -a

vim magedu.com.zone

$TTL 1D

@       IN SOA  dns1.magedu.com. admin.magedu.com. (

                                        0       ; serial

                                        1D      ; refresh

                                        1H      ; retry

                                        1W      ; expire

                                        3H )    ; minimum

magedu.com.        NS      dns1

dns1                         A        192.168.30.10

www                        A        192.168.30.16

区域数据库解析文件

7重新加载named服务:

Systemctl reload named   或   rndc  reload



8如启动失败,可使用语法检查

named-checkconf          主配置文件语法检查

named-checkzone “magedu.com” /var/named/magedu.com.zone       解析库文件语法检查

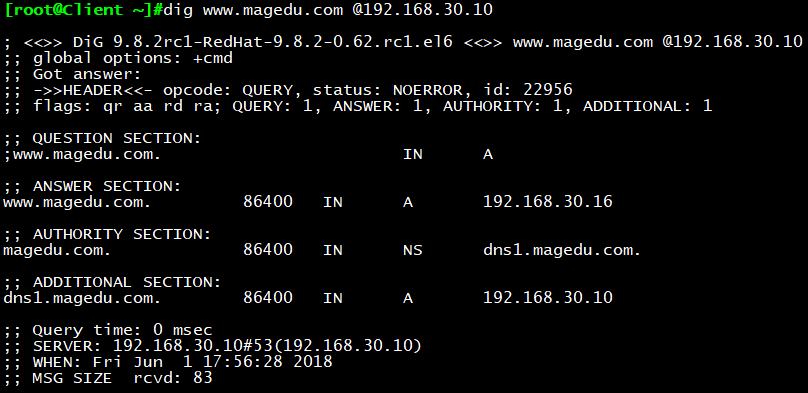

9切换至客户端进行测试:

dig www.magedu.com  @192.168.30.10            指定从192.168.30.10解析www.magedu.com

4dig测试

10切换到web服务器:

echo welcome to Magedu > /var/www/html/html.index

service httpd start



11.切换至客户端:

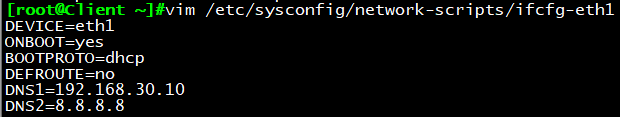

添加DNS到网卡配置文件

5修改网卡dns

重启网络服务

Service httpd restart

12.测试访问www.magedu.com

我们看到,客户端已经由主DNS服务器解析成功访问到我们自己搭建的http网页!

6访问成功



三、实验:泛域名解析,提高访问感受

前期准备:

实验环境承接上

实验预期:

客户端访问网页时,即使将主机名输出,也可正常访问

具体步骤:

1修改主DNS服务器端区域数据库解析文件:

增加此行:泛域名解析,如wwwww.magedu.com也可正常访问

*  A  192.168.30.7

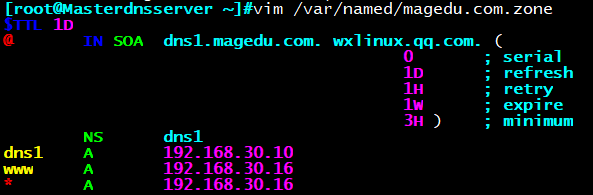

修改区域解析库文件

2客户端测试:

我们看到即时主机名输出,也可正常访问到www.magedu.com的http页面

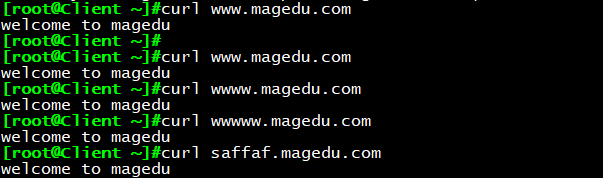

访问成功



四、实验:利用DNS实现web服务器负载均衡

前期准备:

主DNS服务器:192.168.30.10

web服务器1:192.168.30.16

web服务器2:192.168.30.12

客户端:192.168.30.11

实验预期:

当客户端访问网页时,由主DNS服务器随机指向一台web服务器

具体步骤:

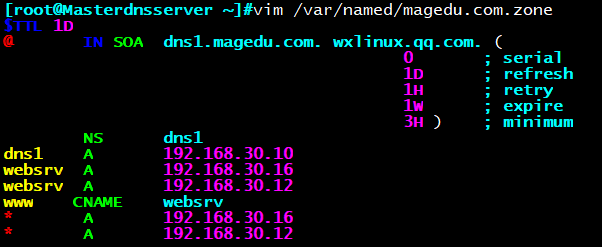

1修改区域解析库数据文件:

添加下列行:

websrv A 192.168.30.17

websrv A 192.168.30.27

www  CNAME  websrv

修改区域解析库文件

重新加载named服务:

rndc reload

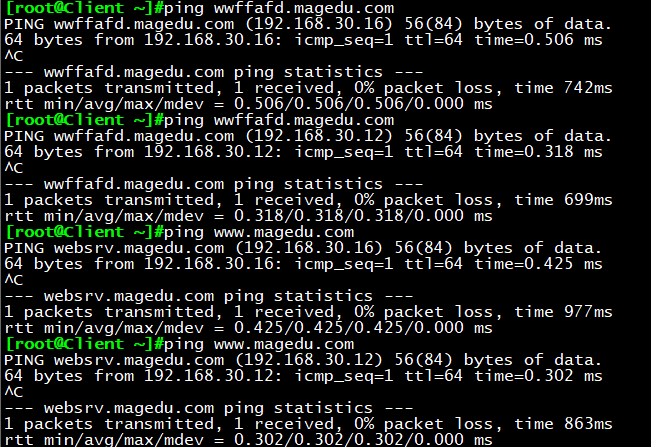

2切换至客户端测试:

我们看到当ping测www.magedu.com时,将随机指向一台web服务器

测试成功



五、实验:实现反向解析

前期准备:

DNS服务器:192.168.30.10

测试客户端:192.168.30.11

具体步骤:

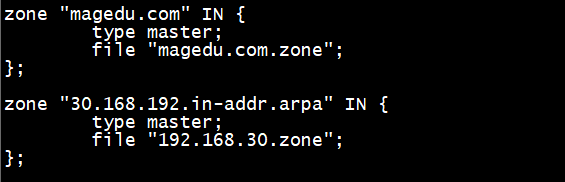

1修改DNS服务器区域配置文件,添加反向解析区域

反向解析1

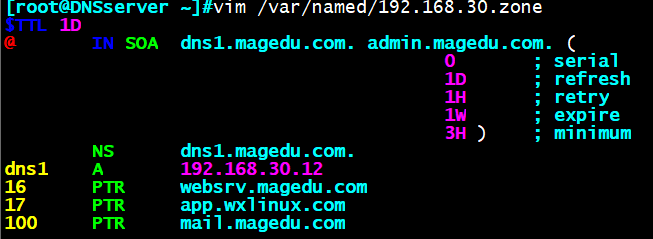

2添加方向区域解析数据库文件

反向解析2

重启named服务

rcdn reload

3切换客户端建测试

dig -x  IPaddr 是一个专门测试反向解析的命令

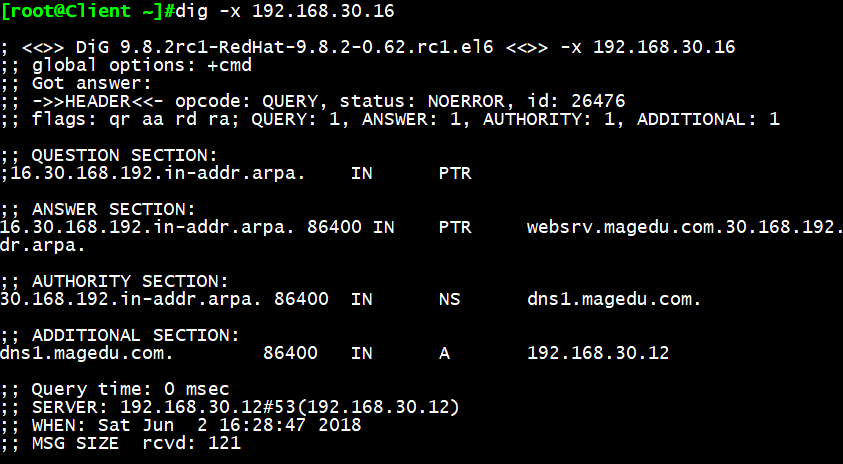

dig -x 192.168.30.16

我们看到192.168.30.16反向解析到了websrv.magedu.com

反向解析3

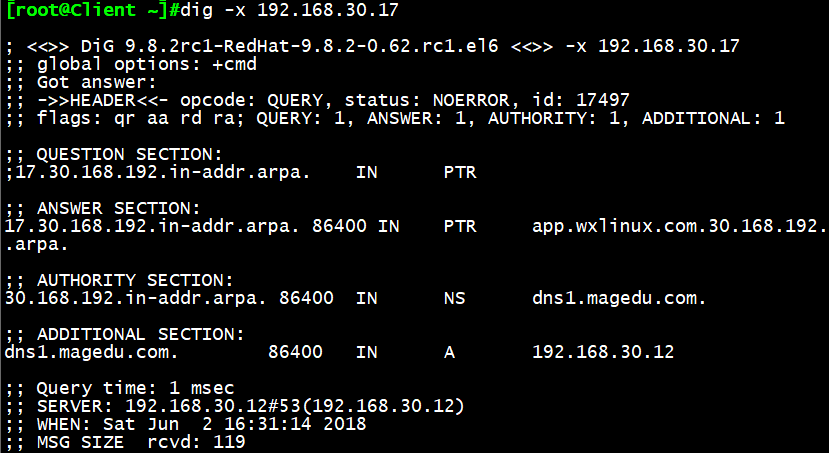

dig -x 192.168.30.17

192.168.30.16反向解析到了appsrv.wxlinux.com

反向解析4

dig -x 192.168.30.100

192.168.30.16反向解析到了mail.magedu.com

与DNS服务器区域解析文件对应关系相一致

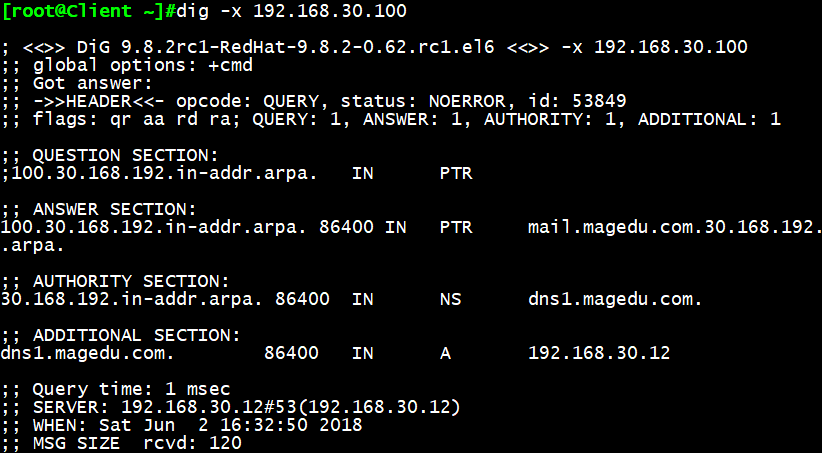

反向解析5



六、实验:搭建正向从DNS服务器

前期准备:

主DNS服务器:192.168.30.10

从DNS服务器:192.168.30.12

web服务器:192.168.30.16

客户端:192.168.30.11

实验预期:

搭建从DNS服务器,当主DNS服务器宕机时,由从DNS实现地址解析

具体步骤:

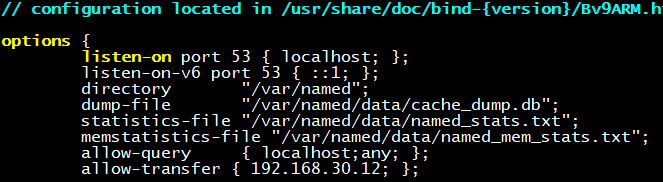

1.修改主DNS服务器主配置文件,

vim /etc/named.conf

options {

         listen-on port 53 { localhost; };

         allow-query     { local;any; };

         allow-transfer  { 从DNS的IP };                          加此行

};

1修改主dns主配置

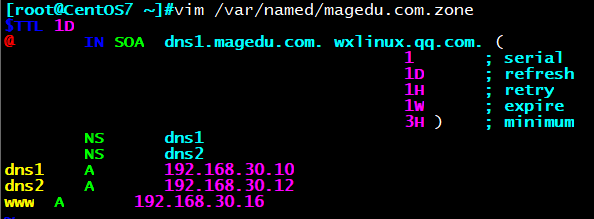

2修改主DNS服务器区域数据库解析文件

将从DNS服务器同步进去

5主dns区域解析库

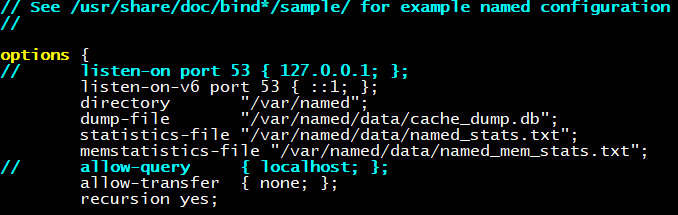

3修改从DNS服务器主配置文件

vim /etc/named.conf

allow-transfer { none; };         加此行

2修改从dns主配置

4修改从DNS服务器区域配置文件

sda

重启named服务

rndc reload

5确认从DNS服务器slave区域文件同步成功

4生成slave文件

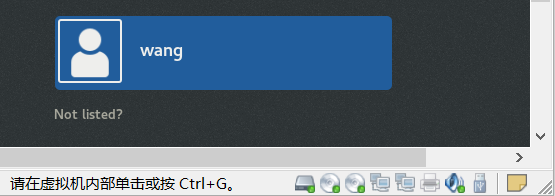

6模拟主DNS服务器宕机,将虚拟机网卡断开连接

6模拟宕机

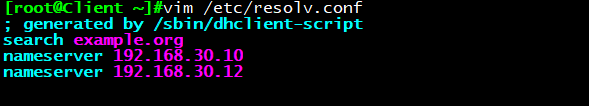

7添加从服务器地址到客户端的DNS列表中:

7客户端添加dns

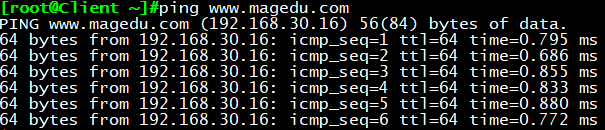

8.客户端测试

ping www.magedu.com

经过短暂的等待(dns切换时间),从DNS服务器解析地址成功!

 8测试成功



七、实验:实现子域

实验预期:

www.bj.magedu.com

www.zz.magedu.com             使能正常访问

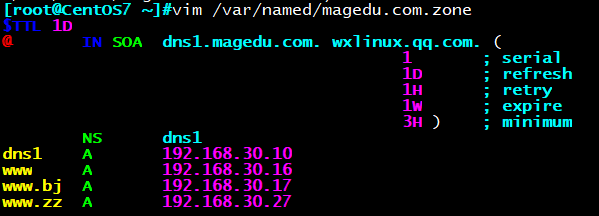

方法一:修改主DNS区域解析文件

直接将子域指向子域web服务器:

www.bj  A       192.168.30.17

www.zz  A       192.168.30.27

方法1

方法二:本机独立子域

适用场景:访问量不大,较小规模,由同一个主DNS服务器管理

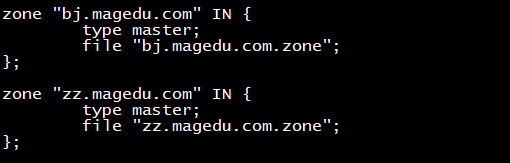

vim /etc/named.rfc1912.zones

zone “bj.magedu.com” IN {

         type master

         file “bj.magedu.com.zone”;



zone “zz.magedu.com” IN {

         type master

         file “zz.magedu.com.zone”;

方法2.1

cp magedu.com.zone bj.magedu.com.zone  -a

vim bj.magedu.com.zone

方法2.2

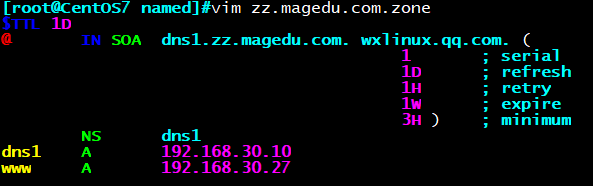

cp magedu.com.zone zz.magedu.com.zone  -a

vim zz.magedu.com.zone

方法2.3

方法三:委派给另一台主机维护子域,实现分布式DNS管理

前期准备:

主域magedu.com: 192.168.30.10

子域bj.magedu.com: 192.168.30.16

web服务器1:www.magedu.com: 192.168.30.17

web服务器2:www.bj.magedu.com: 192.168.30.27

测试客户端:192.168.30.11

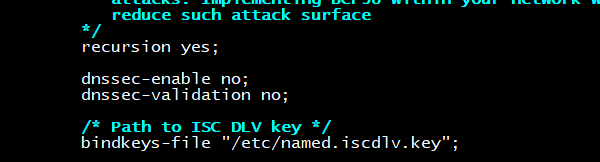

1关闭dnssec功能

vim /etc/named.conf

dnssec-enable no;

dnssec-validation no;

方法3.1

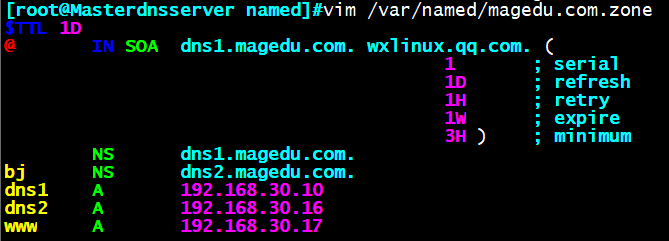

2修改主域DNS区域解析文件,主域web服务器指向192.168.30.17

vim /var/named/magedu.com.zone

$TTL 1D

@       IN SOA  dns1.magedu.com. admin.magedu.com. (

                                        0       ; serial

                                        1D      ; refresh

                                        1H      ; retry

                                        1W      ; expire

                                        3H )    ; minimum

     NS      dns1.magedu.com.

bj                 NS      dns2.magedu.com.     ##新增

dns1       A        192.168.30.10

dns2                     A    192.168.30.17                         ##新增

方法3.2

3切换至子域DNS服务器,添加bj.magedu.com的区域配置

vim /etc/named.rfc1912.zones

3.3

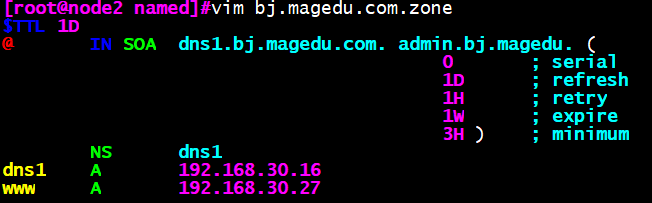

4添加子域DNS区域解析文件,将web服务器指向192.168.30.27

3.4

重启named服务

rndc reload

5切换客户端进行测试

dig  www.bj.magedu.com @192.168.30.10

ping www.bj.magedu.com

我们看到www.bj.magedu.com将通过主域DNS转发至子域DNS,再经子域DNS解析指向web服务器

3.5

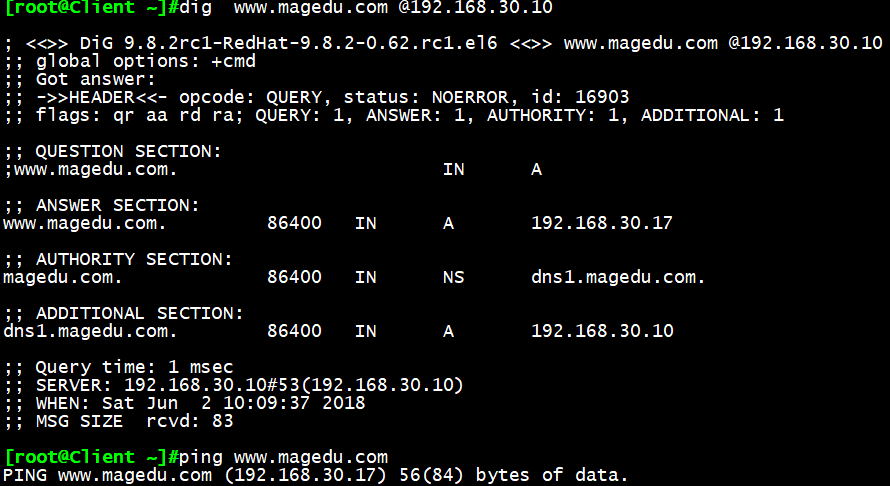

dig  www.magedu.com @192.168.30.10

ping www.magedu.com

而www.magedu.com还是由主域DNS负责解析,这样就实现了主域和子域DNS简单的分布式管理

3.6



八、实验:forward转发

(一)全局性转发:

对非本机所负责解析区域的请求,全转发给指定的服务器

注意:被转发的服务器需要能够为请求者做递归否则转发请求不予进行

前期准备:

DNS服务器1: 192.168.30.10

DNS服务器2: 192.168.30.16

Web服务器:192.168.30.100

测试访问端: 192.168.30.11

实验预期:

当FQDN在DNS1服务器无法解析时,直接指向到DNS2服务器进行转发

1在DNS2服务器上建立www.wxlinux.com的区域文件及解析数据库文件,并将www.wxlinux.com指向web服务器:192.168.30.100

全局转发1

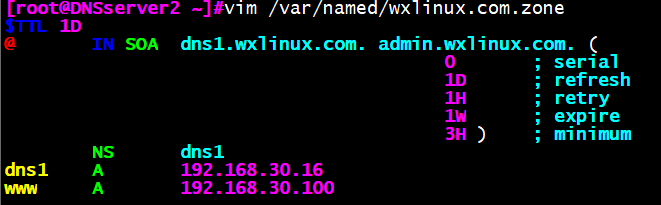

全局转发2

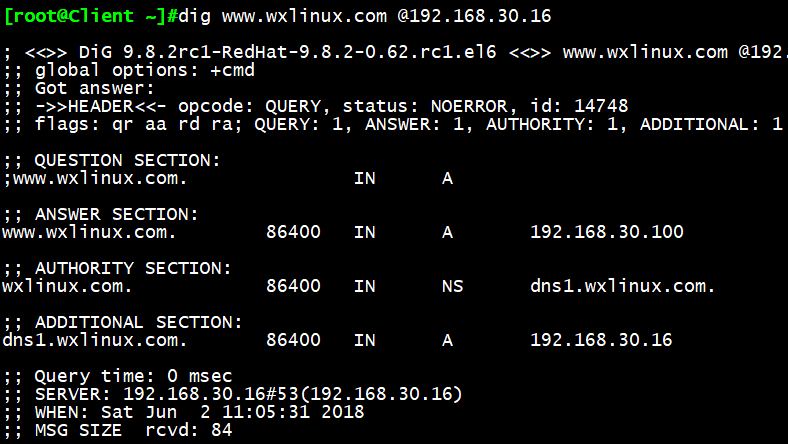

2切换到访问端用DNS2服务器解析www.wxlinux.com,可以解析成功

dig www.wxlinux.com @192.168.30.16

全局转发3

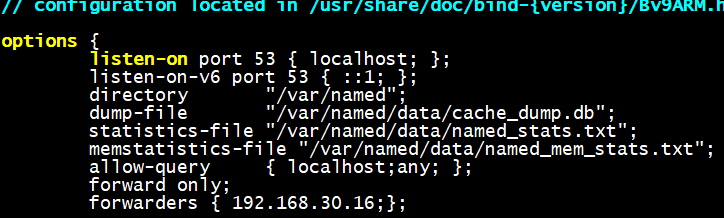

3切换至DNS1服务器修改主配置文件

vim /etc/named.conf

options {

       forward first|only;                                    ##first优先在指向DNS服务器解析,only表示只在

         forwarders { 192.168.30.17; }                         ##指向的DNS服务器解析

};

全局4

注意确定主配置文件recursion yes;并且关闭dnssec功能否则也将导致实验失败

重启named服务

rndc reload

4切换至客户端进行测试:

首先清除dns缓存记录

rndc flush

进行ping测,解析成功(由于未搭建web服务器,所以显示主机不可达)

ping www.wxlinux.com

全局5.0

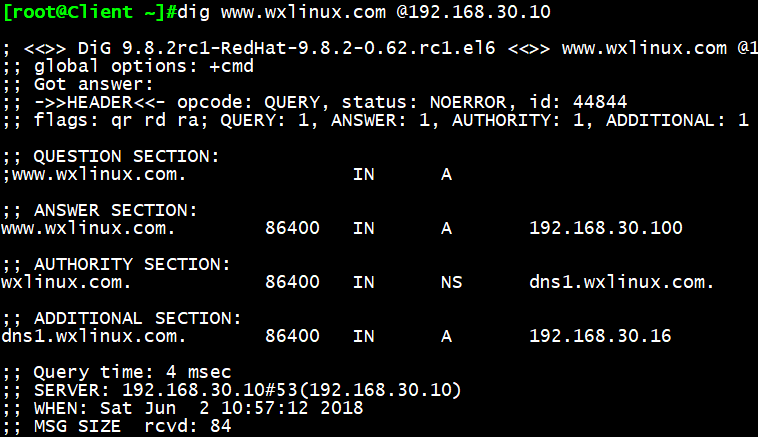

指定DNS1服务器解析地址,发现DNS1直接指向了DNS2服务器进行解析

dig www.wxlinux.com @192.168.30.10

全局5



(二)特定区域转发:

仅转发对特定的区域的请求,比全局转发优先级高

前期准备:

同全局转发实验

实验预期:

只有在访问wxlinux.com域时,才优先指向DNS2服务器进行解析

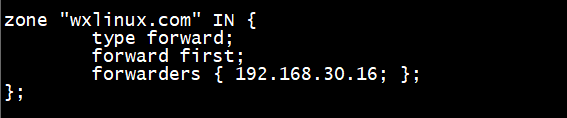

1在DNS1删除刚才的全局配置,新增加区域配置文件内容如下:

只有当访问wxlinux.com域时,才优先转发DNS2服务器解析

vim /etc/named.rfc1912.zones

zone “wxlinux.com” IN {

         type forward;

         forward first|only;

         forwarders {192.168.30.16;};

特定域1

清理DNS1服务器的DNS缓存

rndc flush

2切换至客户端测试:

解析成功,只在访问wxlinu.com优先指向DNS2服务器进行解析

dig www.wxlinux.com @192.168.30.10

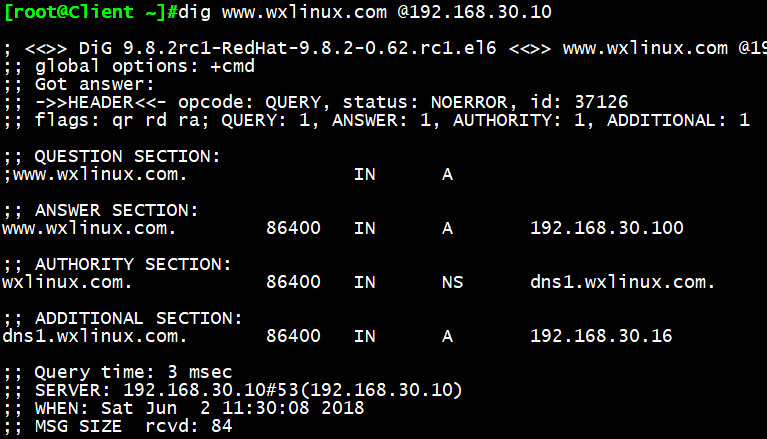

特定域转发2



九、实验:实现智能DNS

前期准备:

DNS服务器:两块网卡地址分别为172.20.113.242和192.168.30.10

模拟192.168.30.0/24网段为北京地区地址段

模拟172.20.0.0/16   网段为上海地区地址段

实验预期:

北京用户访问时返回192.168.30.1

上海用户访问时返回192.168.30.2

其他地区用户访问时防护192.168.30.3

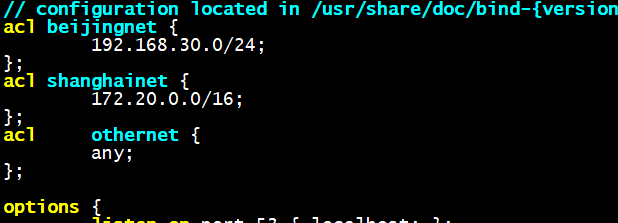

1在主配置文件中添加ACL

智能1

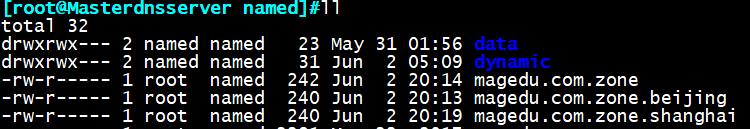

2建立与ACL映射的数据库

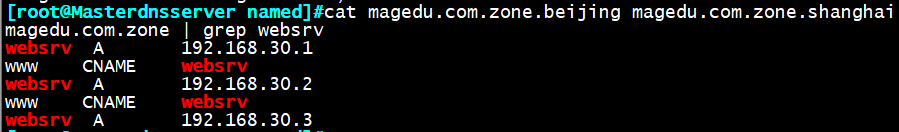

区域解析配置

view4

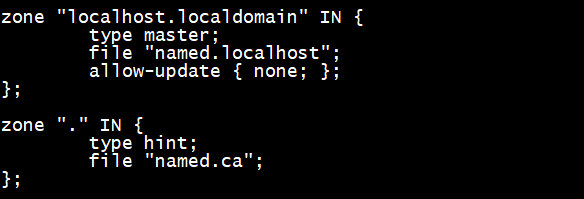

3建立view,一但采用viwe,必须把所有区域信息放到view语句块中,否则将失效,为了便于管理,我们将主配置文件中此段内容剪切至/etc/named.rfc19212.zones中

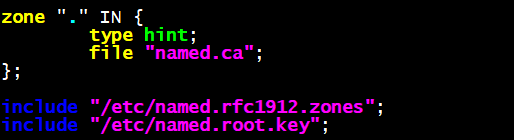

view1

view2

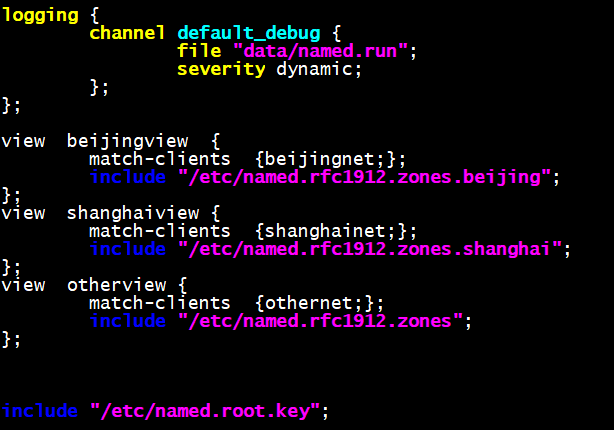

vim /etc/named.conf

添加view:如图

view3

4创建view对应的区域数据信息

cp  /etc/named.rfc1912.zone    /etc/named.rfc1912.zone.beijing –a

cp  /etc/named.rfc1912.zone    /etc/named.rfc1912.zone.shanghai –a

vim /etc/named.rfc1912.zone.beijing

zone “wxlinux.com” IN {

         type master

         file “wxlinux.com.zone.beijing”;

viww6

vim /etc/named.rfc1912.zone.shanghai

zone “wxlinux.com” IN {

         type master

         file “wxlinux.com.zone.beijing”;

view5

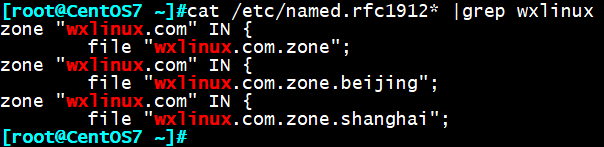

最终生成三个独立的区域数据信息

view7

重启named服务

rndc reload

5切换到客户端进行测试:

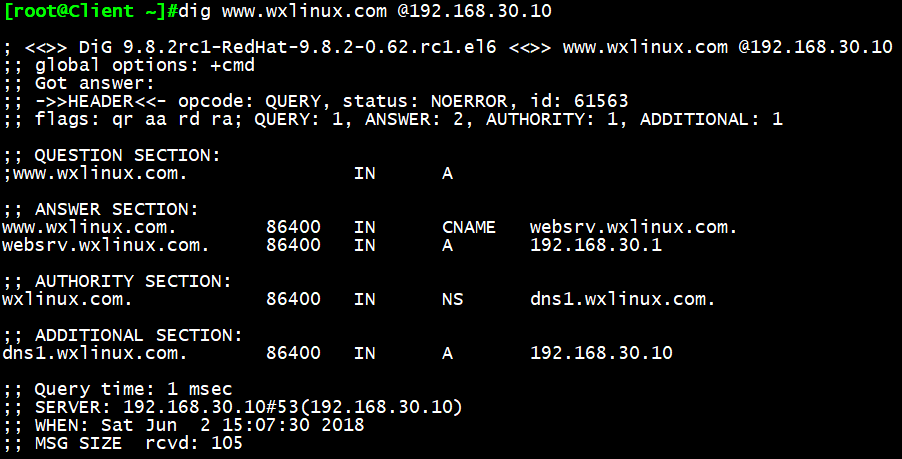

(1)192.168.30.0/24测试

dig www.wxlinux.com @192.168.30.10

当地址为192.168.30.0/24段时,web服务器指向192.168.30.1

测试2

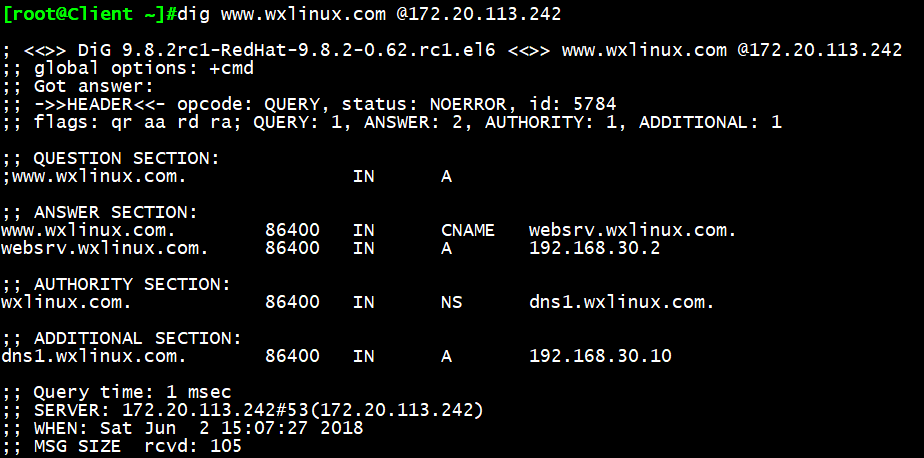

(2)172.20.0.0/16测试

dig www.wxlinux.com @172.20.113.242

当地址为172.20.0.0/16段时,web服务器指向192.168.30.2

测试3

(3)其他网段测试

切换回DNS服务器端:

dig www.wxlinux.com @127.0.0.1

由于127.0.0.1不属于上述两个网段之一,所以DNS服务器将web服务器地址指向192.168.0.3

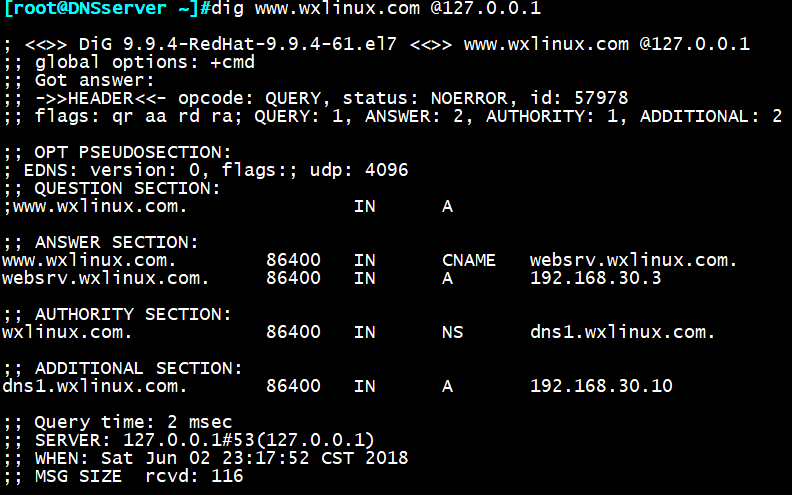

测试4
